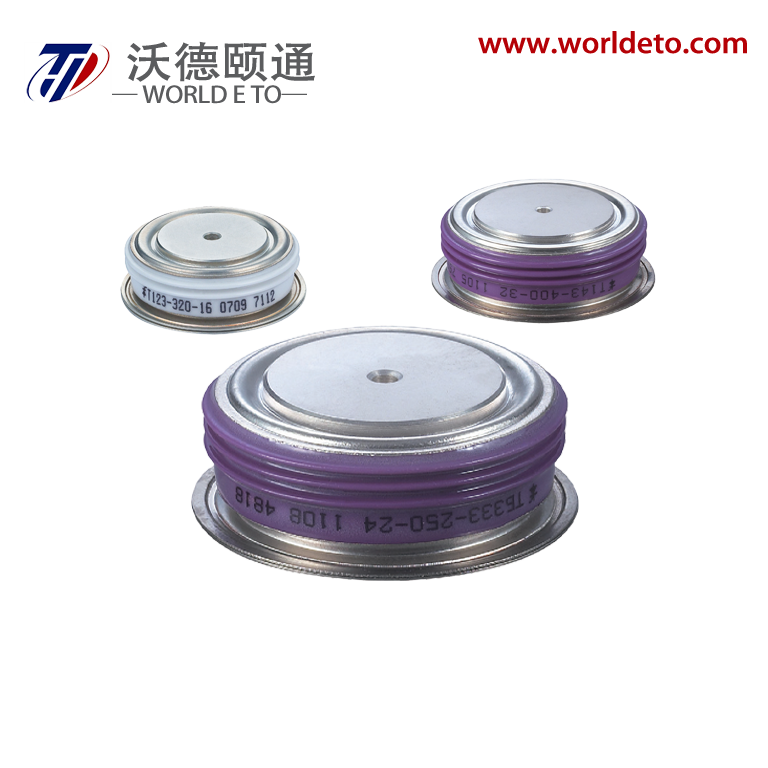

Entspricht den russischen nationalen Standards, Kapseltyp-Gerät. T123-200 T123-250, T123-320, T133-400, T133-500, T133-630, T143-400, T143-500, T143-630, T143-800, T143-1000, T153-630, T153-800, T153-1600, T153-2000, T253-500, T253-800, T253-1000, T253-1250, T173-2000, T173-2500, T173-3200, T173-4000
Produktbroschüre:HERUNTERLADEN
Funktion
Typisch Anwendung
Typ | Vdrm (Vrrm) | Einfach (Idrm) | Es (Tc°C) | Es ist 10ms. | VTM/ITM | - Ich weiß. | IGT | dv/dt | di/dt | Tjmax | Rth(j-c) | Gewicht | Gliederung |
| v | mA | Ein | kA | V/A | v | mA | V/mks | A/mks | °C/W | °C/W | kg |
|
T123-200 | 400-6500 | 150.0 | 200(95) | 4.00 | 1.90/628 | 2.5 | ≤200 | ≥500 | 30 | 125 | 0.08 | 0.070 | A-7 |
T123-250 | 400-6500 | 150.0 | 250(92) | 4.50 | 1.75/785 | 2.5 | ≤200 | ≥500 | 30 | 125 | 0.08 | 0.070 | |
T123-320 | 400-6500 | 150.0 | 320(90) | 5.00 | 1.75/1005 | 2.5 | ≤200 | ≥500 | 30 | 125 | 0.075 | 0.070 | |
T133-400 | 400-6500 | 30.0 | 400(93) | 8.00 | 1.75/1256 | 2.5 | ≤200 | ≥500 | 100 | 125 | 0.045 | 0.180 |
A-30 |
T133-500 | 400-6500 | 50.0 | 500(120) | 10.00 | 1.50/1570 | 2.5 | ≤250 | ≥500 | 100 | 150 | 0.035 | 0.100 | |
T133-630 | 400-6500 | 50.0 | 630(120) | 12.00 | 1.45/1980 | 2.5 | ≤250 | ≥500 | 100 | 150 | 0.035 | 0.100 | |
T143-400 | 400-6500 | 50.0 | 400(96) | 9.00 | 2.15/1256 | 2.5 | ≤300 | ≥1000 | 250 | 125 | 0.034 | 0.240 |
A-31 |
T143-500 | 400-6500 | 30.0 | 500(94) | 11.00 | 1.80/1570 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.034 | 0.240 | |
T143-630 | 400-6500 | 30.0 | 630(93) | 13.00 | 1.65/1978 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.03 | 0.240 | |
T143-800 | 400-6500 | 30.0 | 800(85) | 14.00 | 1.75/2512 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.03 | 0.240 | |
T143-1000 | 400-6500 | 70.0 | 1000(100) | 19.00 | 1.50/3140 | 2.5 | ≤250 | ≥1000 | 250 | 150 | 0.028 | 0.160 | |
T153-630 | 400-6500 | 50.0 | 630(93) | 15.00 | 2.10/1978 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.024 | 0.500 |
A-34 |
T153-800 | 400-6500 | 50.0 | 800(90) | 20.00 | 1.90/2512 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.024 | 0.500 | |
T153-1600 | 400-6500 | 100.0 | 1600(100) | 30.00 | 1.50/5024 | 2.5 | ≤200 | ≥1000 | 250 | 140 | 0.016 | 0.330 | |
T153-2000 | 400-6500 | 100.0 | 2000(95) | 36.00 | 1.45/6280 | 2.5 | ≤200 | ≥1000 | 250 | 140 | 0.016 | 0.330 | |
T253-500 | 400-6500 | 150.0 | 530(80) | 10.00 | 2.40/1570 | 2.5 | ≤250 | ≥1000 | 250 | 120 | 0.026 | 0.550 |
A-34 |
T253-800 | 400-6500 | 70.0 | 800(91) | 17.00 | 2.10/2500 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.020 | 0.550 | |
T253-1000 | 400-6500 | 70.0 | 1000(88) | 22.00 | 1.80/3140 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.020 | 0.550 | |
T253-1250 | 400-6500 | 70.0 | 1250(92) | 28.000 | 1.60/3925 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.018 | 0.550 | |
T173-2000 | 400-6500 | 200.0 | 2000(90) | 49.00 | 1.65/6280 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.011 | 1.200 |
A-25 |
T173-2500 | 400-6500 | 100.0 | 2700(85) | 52.00 | 1.70/7850 | 2.5 | ≤250 | ≥1000 | 250 | 125 | 0.010 | 1.200 | |
T173-3200 | 400-6500 | 200.0 | 3360(95) | 60.00 | 1.50/10050 | 2.5 | ≤250 | ≥1000 | 250 | 140 | 0.010 | 1.200 | |
T173-4000 | 400-6500 | 200.0 | 4000(85) | 62.00 | 1.50/12560 | 2.5 | ≤250 | ≥1000 | 250 | 140 | 0.010 | 1.200 |
Hinweis:
• I GT , V GT , I H sind Testwerte unter 25 ℃ . Sofern nicht anders angegeben, Andere Parameter IN Die Parameter-Tabelle sind Prüfwerte unter Tjm.
• I 2t=Ich 2TSM × tw /2: tw = unten Breite von halb -Sinusoid Aktuell . unter 50HZ , I 2t=0.005Ich 2 TSM (A 2S).
• wann Arbeiten unter Die Aktuell von 60HZ : I TSM (8.3 ms )= I TSM ( 10ms ) × 1.066, Tj = Tjm . I 2t(8.3 ms )=Ich 2t(10 ms ) × 0.943, Tj = Tjm .
• Tor Führen : Weiß oder farblos , Kathode Führen (IF notwendig ): Rot
