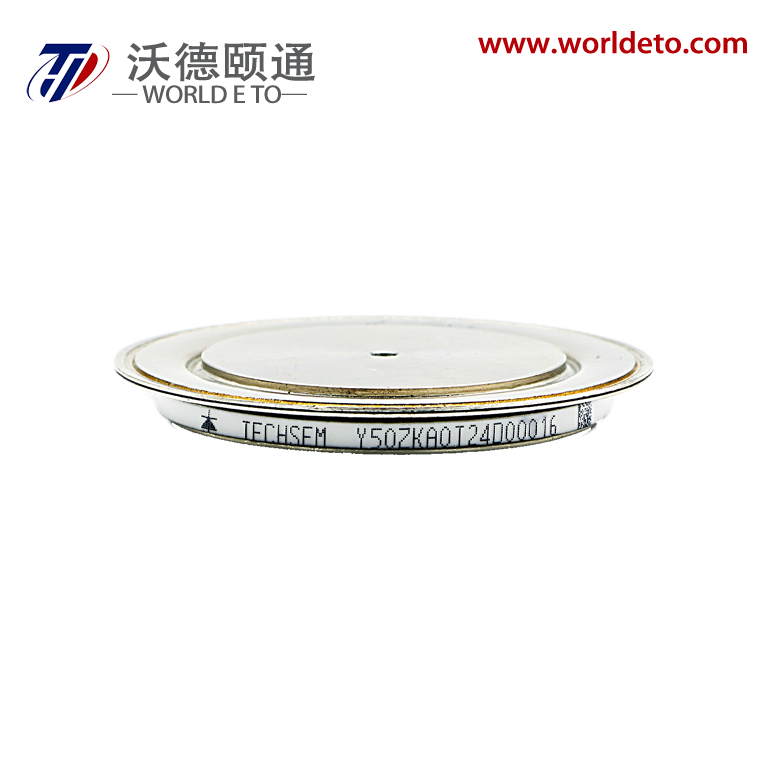

Y50ZKA, Diode Pengelasan Frekuensi Tinggi

Saya T(AV)

1260A

V DRM ,V RRM

1200V 1400V

Tq

12~28µs

Simbol

Karakteristik

Kondisi pengujian

Tj( 。C)

nilai

unit

Min

TIPE

Max.

IF(AV)

Arus maju rata-rata

180。gelombang setengah sinus 50Hz

Dinding dua sisi dingin, TC=85 。C

175

5000

A

VRRM

Tegangan Balik Puncak Berulang

tp=10ms

175

200

400

V

IRRM

Arus puncak repetitif

pada VRRM

175

50

mA

IFSM

Arus Maju Lonjakan

Gelombang setengah sinus 10ms VR=0VRRM

175

45

kA

I2t

I2t untuk koordinasi peleburan

10000

A2s*103

VFO

Tegangan Ambang

IFM=5000~15000A

IFM=5000A, F=30kN

175

0.80

V

rF

Resistansi kemiringan maju

0.040

mΩ

VFM

Tegangan maksimum pada keadaan on

25

1.05

V

trr

Waktu Pemulihan Kembali

IFM=2000A, tp=4000µs, di/dt=-60A/µs, VR=100V

175

4

μs

Qrr

biaya pemulihan

175

200

μC

Rth(j-c)

Resistansi termal Junction ke casing

Pada 1800 sine, pendinginan sisi ganda Gaya penjepit 30.0kN

0.010

。C /W

Rth(c-h)

resistansi termal dari kotak ke heatsink

0.005

Fm

Kekuatan pemasangan

20

30

40

kN

TVj

Suhu persimpangan

-40

175

。C

TSTG

Suhu yang disimpan

-40

175

。C

Wt

Berat

150

g

Rangka kerja

ZT44T
