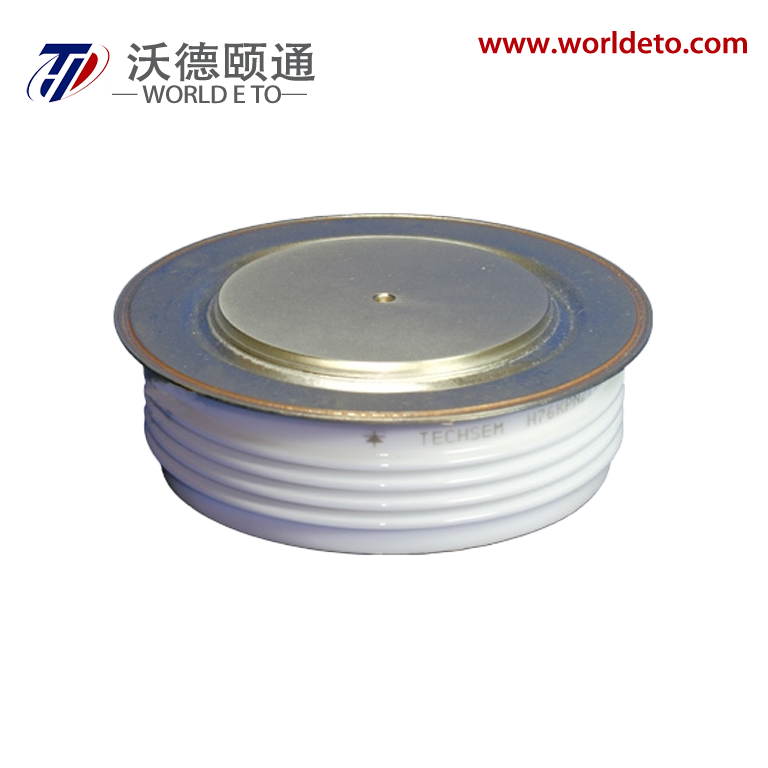

T65ZPR, Dioda Penyearah

Saya _T(AV)

4380A

V _RRM

5200V 5600V

6000V 6500V

Simbol

Karakteristik

Kondisi pengujian

Tj( ℃ )

Nilai

Unit

Min

TIPE

Max.

IF(AV)

Arus maju rata-rata

180。gelombang setengah sinus 50Hz Dingin sisi ganda,

TC= 100 ℃

150

1510

A

VRRM

Tegangan Balik Puncak Berulang

tp=10ms

150

5600

6500

V

IRRM

Arus puncak repetitif

Pada VRRM

150

150

mA

IFSM

Arus Maju Lonjakan

10ms gelombang setengah sinus VR=0.6VRRM

150

26

kA

I2t

I2t untuk koordinasi peleburan

3380

A ²s* 10 ³

VFO

Tegangan Ambang

150

0.92

V

rF

Resistansi kemiringan maju

0.39

mΩ

VFM

Tegangan maju puncak

IFM=3000A, F=34kN

25

1.85

V

Qrr

Biaya pemulihan

IFM= 1000A, tp=4000μs, di/dt=-20A/μs, VR= 100V

150

5000

μC

Rth(j-c)

Resistansi termal Junction ke casing

Pada 180 ° sinus, pendinginan sisi ganda Gaya penjepit 34kN

0.014

℃ /W

Rth(c-h)

Resistansi termal casing ke heatsink

0.0035

Fm

Kekuatan pemasangan

27

34

kN

TVj

Suhu persimpangan

-40

150

℃

TSTG

Suhu yang disimpan

-40

160

℃

Wt

Berat

820/ 1100

g

Rangka kerja

ZT60cT / ZT60dT
