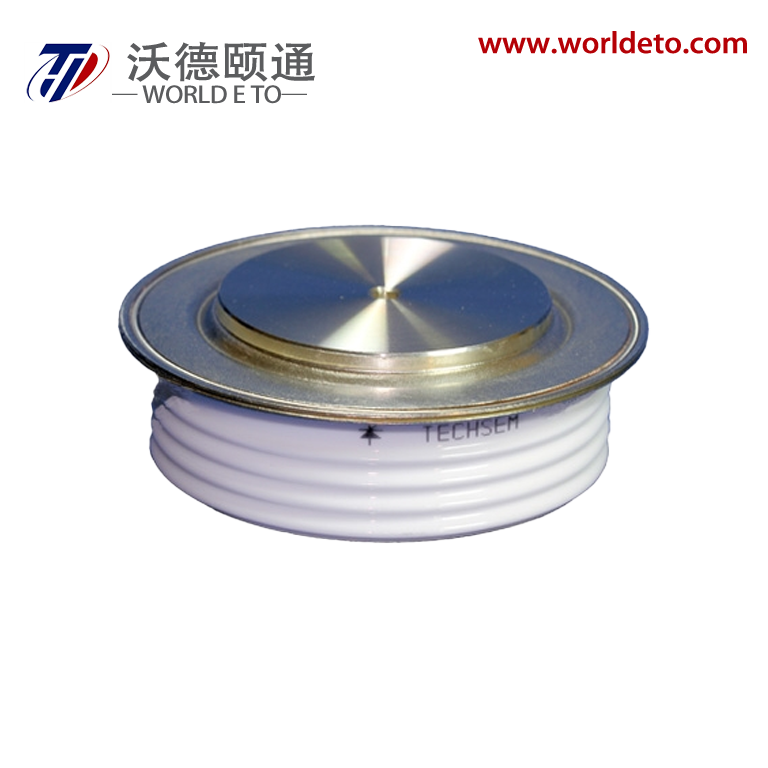

Y70ZKD, Schnellwiederherstellungsdiode

Symbol

Eigenschaften

Prüfbedingungen

Tj( ℃ )

Wert

Einheit

Min

TYP

Max

IF(AV)

Mittlerer Vorwärtsstrom

180。Halbe Sinuswelle 50Hz doppelseitig gekühlt,

TC=85 ℃

150

1876

Ein

VRRM

Wiederholte Spitzenrückwärtsspannung

tp=10ms

150

2100

3000

V

IRRM

Wiederholender Spitzenstrom

bei VRRM

150

195

mA

IFSM

Überspannungsstrom

10ms halbe Sinuswelle VR=0.6VRRM

150

25

kA

1 t

I2t für Fusionskoordination

3125

Ein ²s*10 ³

VFO

Schwellenspannung

150

1.55

V

rF

Vorwärtssteigungswiderstand

0.29

mΩ

VFM

Spitzenvorwärtsspannung

ITM=3000A, F=35kN

25

3.20

V

IRM

Rückwärts-Rückgewinnungsstrom

ITM=2000A, tp=4000μs, di/dt=-60A/μs, VR= 100V

150

260

Ein

trr

Rückwärts-Rückgewinnungszeit

10

μs

Qrr

Einziehungsgebühr

1300

1500

μC

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Bei 180 ° Sinus, doppelseitig gekühlt, Klemmkraft 35kN

0.012

℃ /W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

0.003

FM

Montagekraft

30

40

kN

Fernsehen

Junction-Temperatur

-40

150

℃

Tstg

Lagertemperatur

-40

160

℃

Wt

Gewicht

880

g

Gliederung

ZT60cT
