Schweiß-Thyristor/Gleichrichter-Modul

VDSM,VRSM

VDRM, VRRM

Typ & Umriss

900V

800V

MFC90-08-224H3

1100V

1000V

MFC90-10-224H3

1300V

1200V

MFC90-12-224H3

1500V

1400V

MFC90-14-224H3

mit einer Leistung von

1600V

MFC90-16-224H3

1900V

1800V

MFC90-18-224H3

Symbol

Eigenschaften

Prüfbedingungen

Tj( ℃ )

Wert

Einheit

Min

Typ

Max

IT(AV)

Mittlerer Einschaltstrom

180° halbe Sinuswelle 50Hz

Einseitig gekühlt, Tc =85 ℃

125

90

Ein

IT(RMS)

RMS Durchlassstrom

125

141

Ein

Ich bin hier

Wiederholender Spitzenstrom

bei VDRM bei VRRM

125

20

mA

ITSM

Überschuss-Einschaltstrom

10ms Halbsinuswelle VR=60%VRRM

125

1.9

kA

1 t

I2t für Fusionskoordination

18.1

Ein ²s*10 ³

VTO

Schwellenspannung

125

0.70

v

rT

Einschaltsteigungswiderstand

3.01

mΩ

VTM

Spitzeneinschaltspannung

ITM=270A

25

1.80

v

dv/dt

Kritische Steigrate der Ausschaltspannung

VDM=67%VDRM

125

1000

V/μs

di/dt

Kritische Anstiegsrate des Einschaltstroms

Gate-Source 1.5A

tr ≤0.5μs Wiederholend

125

200

A/μs

IGT

Gate-Auslöseström

VA= 12V, IA= 1A

25

30

200

mA

- Ich weiß.

Gate-Auslösespannung

0.6

2.5

v

IH

Haltestrom

10

250

mA

VGD

Nicht-auslösende Gate-Spannung

VDM=67%VDRM

125

0.2

v

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Einseitig gekühlt pro Chip

0.28

。C /W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

Einseitig gekühlt pro Chip

0.15

。C /W

VISO

Isolationsspannung

50Hz, R.M.S, t= 1min, Iiso:1mA(MAX)

3000

v

FM

Thermische Verbindungsmoment(M5)

2.5

4.0

N·m

Montagedrehmoment (M6)

4.5

6.0

N·m

Fernsehen

Junction-Temperatur

-40

125

℃

Tstg

Lagertemperatur

-40

125

℃

Wt

Gewicht

100

g

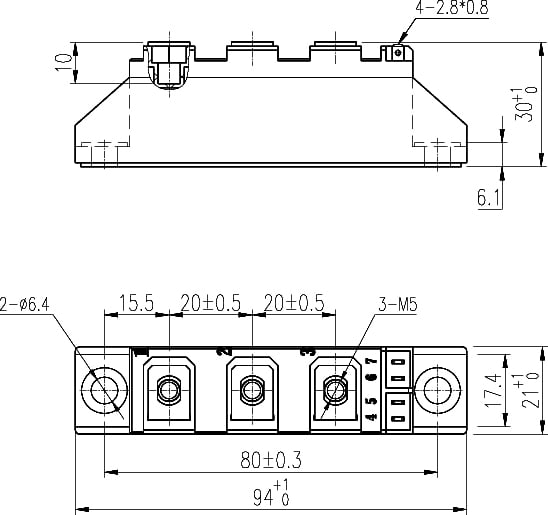

Gliederung

224H3
