Einphasen/Dreiphasen-Gleichrichterbrückenmodul

VRRM

Typ & Umriss

600V

800V

1000V

1200V

1400V

1600V

1800V

MDS100-06-232H5 für die Verwendung in der Verpackung

MDS100-08-232H5

MDS100-10-232H5 ist eine

MDS100-12-232H5

MDS100-14-232H5

MDS100-16-232H5

MDS100-18-232H5

Symbol

Eigenschaften

Prüfbedingungen

Tj(°C)

Wert

Einheit

Min

Typ

Max

- Ich weiß.

Gleichstrom-Ausgangsstrom

Dreiphasige Vollwellen-Rektifizierungsschaltung, TC= 100°C

150

100

Ein

IRRM

Wiederholender Spitzenstrom

bei VRRM

150

8

mA

IFSM

Überspannungsstrom

10 ms halbe Sinuswelle VR=0

150

0.6

kA

1 t

I2t für Fusionskoordination

1.8

10³Ein²s

VFO

Schwellenspannung

150

0.7

v

rF

Vorwärtssteigungswiderstand

4.5

m

VFM

Spitzenvorwärtsspannung

IFM= 100A

25

1.30

v

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Einseitig gekühlt, insgesamt

0.20

。C/W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

Einseitig gekühlt, insgesamt

0.07

。C/W

VISO

Isolationsspannung

50Hz, R.M.S, t= 1min, Iiso:1mA(MAX)

2500

v

FM

Anschlussdrehmoment (M5)

2.5

4.0

N·m

Das Drehmoment für die Montage ((M5)

2.5

4.0

N·m

Fernsehen

Junction-Temperatur

-40

150

°C

Tstg

Lagertemperatur

-40

125

°C

Wt

Gewicht

135

g

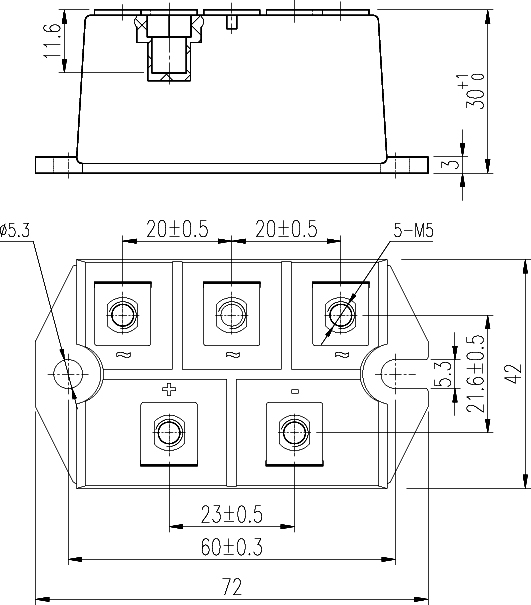

Gliederung

232H5
