Einphasen/Dreiphasen-Gleichrichterbrückenmodul

VRRM

Typ & Umriss

600V 800V 1000V 1200V 1400V 1600V 1800V

MDQ100-06-234H5 MDQ100-08-234H5 MDQ100-10-234H5 MDQ100-12-234H5 MDQ100-14-234H5 MDQ100-16-234H5 MDQ100-18-234H5

Symbol

Eigenschaften

Prüfbedingungen

Tj(℃)

Wert

Einheit

Min

Typ

Max

- Ich weiß.

Gleichstrom-Ausgangsstrom

Einphasige Vollwellen-Rektifizierungsschaltung, TC= 100°C

150

100

Ein

IRRM

Wiederholender Spitzenstrom

bei VRRM

150

12

mA

IFSM

Überspannungsstrom

10 ms halbe Sinuswelle VR=0

150

1.30

kA

1 t

I2t für Fusionskoordination

8.45

Ein²s*10³

VFO

Schwellenspannung

150

0.75

v

rF

Vorwärtssteigungswiderstand

2.4

m

VFM

Spitzenvorwärtsspannung

IFM= 150A

25

1.40

v

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Einseitig gekühlt, insgesamt

0.14

℃/W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

Einseitig gekühlt, insgesamt

0.07

℃/W

VISO

Isolationsspannung

50Hz, R.M.S, t= 1min, Iiso:1mA(MAX)

2500

v

FM

Anschlussdrehmoment (M6)

6.0

N·m

Montagedrehmoment (M6)

6.0

N·m

Fernsehen

Junction-Temperatur

-40

150

℃

Tstg

Lagertemperatur

-40

125

℃

Wt

Gewicht

200

g

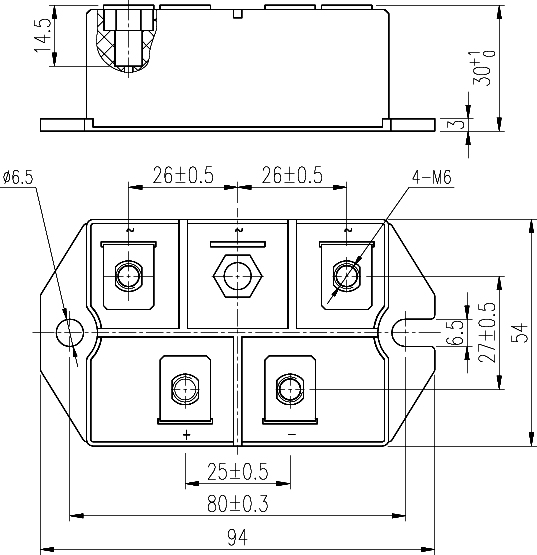

Gliederung

234H5
