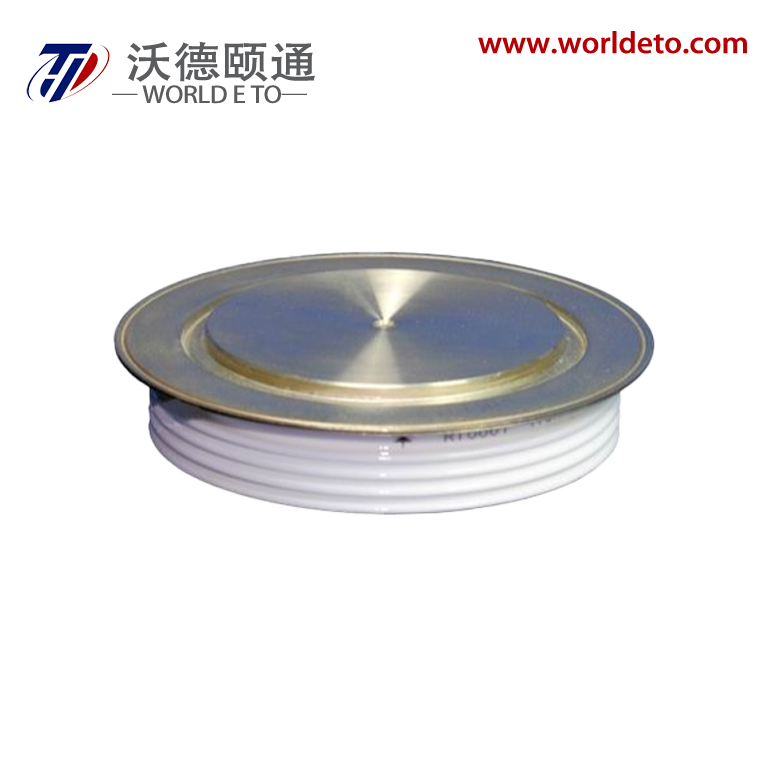

Teilenummer H76ZYG-ZT73dT
Produktbroschüre:HERUNTERLADEN
I T(AV) |
2200A |
V RRM |
4000V 4200V 4500V |
Funktionen
Typische Anwendungen
|
Symbol |
Eigenschaften |
Prüfbedingungen |
Tj( ℃ ) |
Wert |
Einheit |
|||
Min |
TYP |
Max |
||||||
IF(AV) |
Mittlerer Vorwärtsstrom |
180° Halbe Sinuswelle 50Hz doppelseitig gekühlt, |
Tsink=55 ℃ |
125 |
|
|
2200 |
Ein |
IRRM |
Wiederholender Spitzenstrom |
bei VRRM |
125 |
|
|
240 |
mA |
|
IFSM |
Überspannungsstrom |
10ms halbe Sinuswelle VR=0.6VRRM |
125 |
|
|
23 |
kA |
|
1 t |
I2t für Fusionskoordination |
|
|
2645 |
A2s* 103 |
|||
VFO |
Schwellenspannung |
|
125 |
|
|
1.65 |
V |
|
rF |
Vorwärtssteigungswiderstand |
|
|
0.26 |
mΩ |
|||
|
VFM |
Spitzenvorwärtsspannung |
@IFM=3000A, |
F=40kN |
25 |
|
|
2.80 |
V |
@IFM=5000A |
125 |
|
|
2.98 |
||||
|
VFRM |
Maximale Vorwärtsrückführspannung |
di/dt= 1000A/μs |
125 |
|
|
80 |
V |
|
25 |
|
|
40 |
V |
||||
IRM |
Rückwärts-Rückgewinnungsstrom |
IFM=2000A,tp=4000μs, -di/dt=60A/μs, VR=50V |
125 |
|
400 |
|
Ein |
|
trr |
Rückwärts-Rückgewinnungszeit |
|
8.0 |
|
μs |
|||
Qrr |
Einziehungsgebühr |
|
2000 |
|
μC |
|||
Rth(j-c) |
Thermischer Widerstand Verbindung zu Gehäuse |
Bei 1800 Sinus, doppelseitig gekühlt, Klemmkraft 40kN |
|
|
|
0.010 |
° /W |
|
Rth(c-h) |
Wärmeleitfähigkeit Gehäuse zu Kühlkörper |
|
|
|
0.003 |
|||
FM |
Montagekraft |
|
|
35 |
|
47 |
kN |
|
- Ich bin ein Idiot. |
Betriebstemperaturbereich |
|
|
-40 |
|
125 |
℃ |
|
Tstg |
Lagertemperatur |
|
|
-40 |
|
150 |
℃ |
|
Wt |
Gewicht |
|
|
|
1460 |
|
g |
|

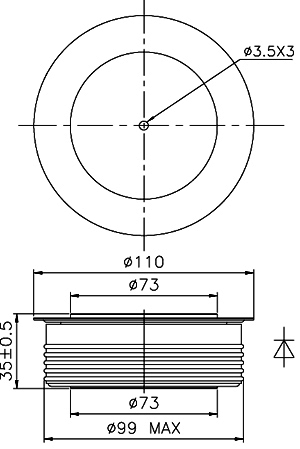

Gliederung |
ZT73dT |
|||||||
