Toepassing van IGBT-module in een inverter van middel-/hoge spanning

Dec.17.2024

■Industrievraag

Middenspanning frequentieomvormers verwijzen over het algemeen naar frequentieomvormers met spanningen variërend van 660V tot 690V en 1140V. Momenteel worden middenspanning frequentieomvormers toegepast in de stedelijke watervoorziening, onderwater elektrische pompen, waterinjectiepompen en klopmachines in olievelden, evenals hoofdasventilatoren, transportbanden en kolenmijnmachines (explosieveilig) in kolenmijnen, en hebben ze goede economische en sociale voordelen behaald.
Hoogspanningsfrequentieomvormer verwijst over het algemeen naar een frequentieomvormer met een spanning hoger dan 1140V. Momenteel vertegenwoordigen pompbelastingen die veel worden gebruikt in industrieën zoals metallurgie, chemische techniek, elektriciteit, gemeentelijke watervoorziening en mijnbouw ongeveer 40% van het totale energieverbruik van elektrische apparatuur, en elektriciteitsrekeningen vormen zelfs 50% van de kosten voor waterproductie in waterzuiveringsinstallaties. Dit komt omdat er aan de ene kant meestal een bepaalde marge wordt aangehouden in het ontwerp van apparatuur; aan de andere kant, door veranderingen in de bedrijfsomstandigheden, moet de pomp verschillende debieten kunnen leveren. Met de ontwikkeling van de markteconomie en automatisering, evenals de verbetering van intelligentie, is het gebruik van hoogspanningsfrequentieomvormers voor snelheidsregeling van pompbelastingen niet alleen gunstig voor het verbeteren van processen en productkwaliteit, maar ook een vereiste voor energiebesparing en economische werking van apparatuur, en is het een onvermijdelijke trend voor duurzame ontwikkeling. Er zijn veel voordelen aan snelheidsregeling van pompbelastingen.

■Systeemtopologie:

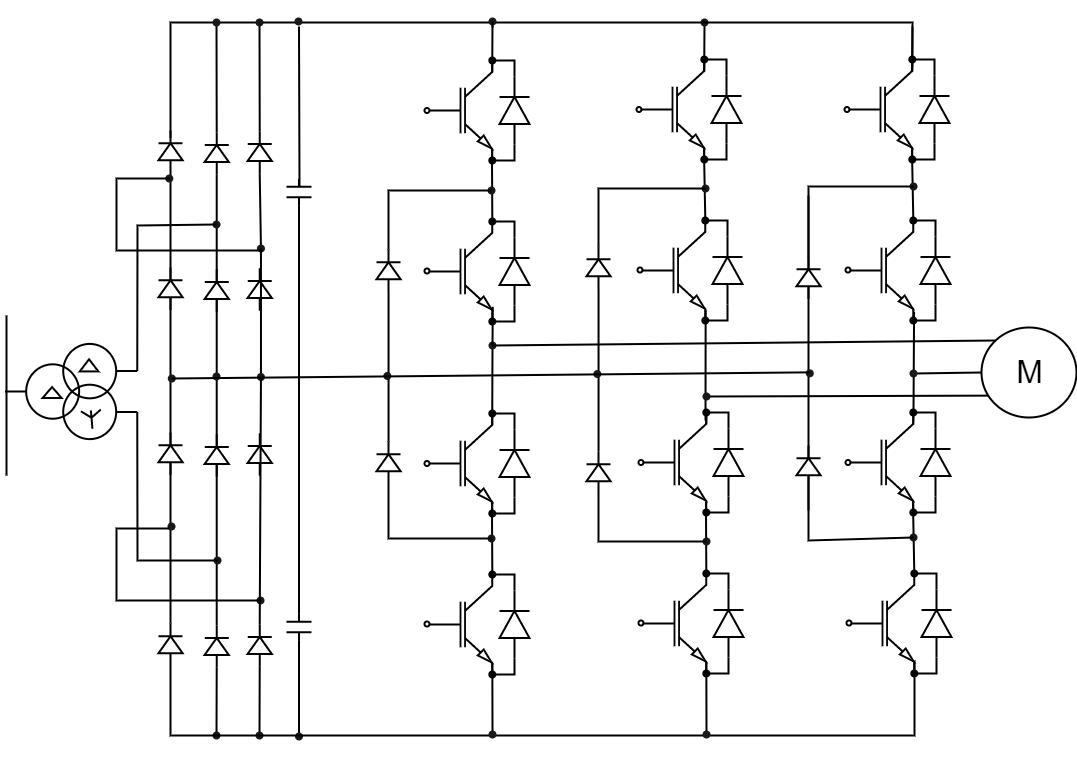

Topologie 1: Rectificatie+Driefase Drie Elektrisch Vierkant Schema. Deze topologie wordt voornamelijk gebruikt voor mediumspanningsomvormers.


Aanbevolen IGBT-module selectie

P/N	Spanning	stroom	Insluiting	Topologie
GD50PIX170C6SA	1200V	50A	C6	PIM
GD150PFX170C6SG	van de soort gebruikt voor het produceren van elektrische apparaten	150A	C6	3 Fase Rectificator, 4-Pack
GD100PFX170C6SG	van de soort gebruikt voor het produceren van elektrische apparaten	100A	C6	3 Fase Rectificator, 4-Pack
GD600HFX170C6S	van de soort gebruikt voor het produceren van elektrische apparaten	600A	C6.1	Halfbrug
GD450HFX170C6SA	van de soort gebruikt voor het produceren van elektrische apparaten	450A	C6.1	Halfbrug
GD300HFX170C6SA	van de soort gebruikt voor het produceren van elektrische apparaten	300A	C6.1	Halfbrug
GD1000HFX170P2S	van de soort gebruikt voor het produceren van elektrische apparaten	1000A	P2	Halfbrug
GD75HFX170C1S	van de soort gebruikt voor het produceren van elektrische apparaten	75A	C1	Halfbrug
GD100HFX170C1S	van de soort gebruikt voor het produceren van elektrische apparaten	100A	C1	Half Bridge/半桥

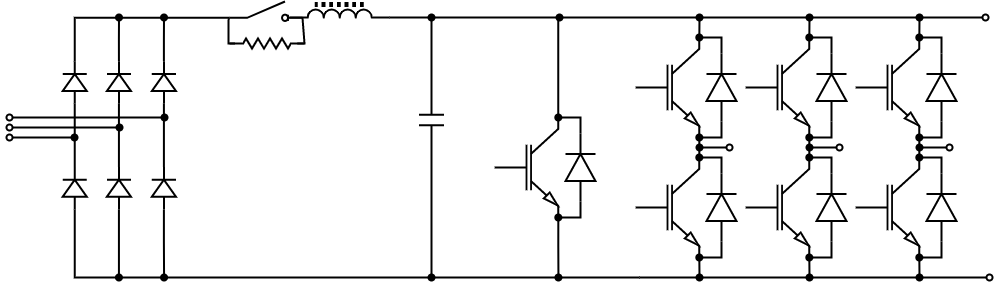

Topologie 2: Rectificatie+Driefase Brugschema


Aanbevolen IGBT-module selectie

P/N	Spanning	stroom	Insluiting	Topologie
GD50PIX170C6SA	1200V	50A	C6	PIM
GD150PFX170C6SG	van de soort gebruikt voor het produceren van elektrische apparaten	150A	C6	3 Fase Rectificator, 4-Pack
GD100PFX170C6SG	van de soort gebruikt voor het produceren van elektrische apparaten	100A	C6	3 Fase Rectificator, 4-Pack
GD600HFX170C6S	van de soort gebruikt voor het produceren van elektrische apparaten	600A	C6.1	Halfbrug
GD450HFX170C6SA	van de soort gebruikt voor het produceren van elektrische apparaten	450A	C6.1	Halfbrug
GD450HFX170C6S	van de soort gebruikt voor het produceren van elektrische apparaten	450A	C6.1	Halfbrug
GD300HFX170C6SA	van de soort gebruikt voor het produceren van elektrische apparaten	300A	C6.1	Halfbrug
GD1000HFX170P2S	van de soort gebruikt voor het produceren van elektrische apparaten	1000A	P2	Halfbrug
GD75HFX170C1S	van de soort gebruikt voor het produceren van elektrische apparaten	75A	C1	Halfbrug
GD100HFX170C1S	van de soort gebruikt voor het produceren van elektrische apparaten	100A	C1	Halfbrug

Topologie 3: Rectificatie+H-brugschema


Aanbevolen IGBT-module selectie

P/N	Spanning	stroom	Insluiting	Topologie
GD50PIX170C6SA	1200V	50A	C6	PIM
GD150PFX170C6SG	van de soort gebruikt voor het produceren van elektrische apparaten	150A	C6	3 Fase Rectificator, 4-Pack
GD100PFX170C6SG	van de soort gebruikt voor het produceren van elektrische apparaten	100A	C6	3 Fase Rectificator, 4-Pack
GD600HFX170C6S	van de soort gebruikt voor het produceren van elektrische apparaten	600A	C6.1	Halfbrug
GD450HFX170C6SA	van de soort gebruikt voor het produceren van elektrische apparaten	450A	C6.1	Halfbrug
GD450HFX170C6S	van de soort gebruikt voor het produceren van elektrische apparaten	450A	C6.1 Half	brug
GD300HFX170C6SA	van de soort gebruikt voor het produceren van elektrische apparaten	300A	C6.1 Half	brug
GD1000HFX170P2S	van de soort gebruikt voor het produceren van elektrische apparaten	1000A	P2	Halfbrug
GD75HFX170C1S	van de soort gebruikt voor het produceren van elektrische apparaten	75A	C1	Halfbrug
GD100HFX170C1S	van de soort gebruikt voor het produceren van elektrische apparaten	100A	C1	Halfbrug
