GD400HTX120P4S, Modul IGBT, STARPOWER

Pengenalan

Pendahuluan ringkas

modul IGBT ,dihasilkan oleh STARPOWER . 1200V 400A.

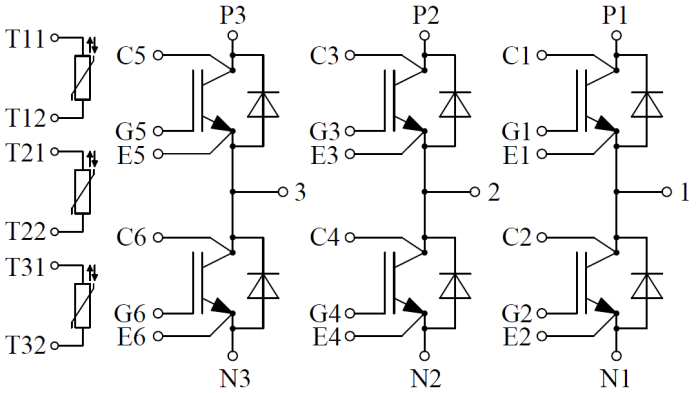

Ciri-ciri

Teknologi IGBT Trench VCE(sat) Rendah
Kerugian pertukaran rendah
Keupayaan litar pintas 10μs
VCE(sat) dengan pekali suhu positif
Suhu persimpangan maksimum 175 ℃
Kes induktans rendah
Pemulihan terbalik cepat & lembut anti-paralel FWD
Tapak tembaga pinfin terasing menggunakan teknologi DBC

Pembolehubah Tipikal

Kenderaan hibrid dan elektrik
Inverter untuk pemacu motor
Bekalan Kuasa Tanpa Gangguan

Absolut Maksimum Penilaian t F =25 O C kecuali jika tidak dicatat

Saya GBT

Simbol	Penerangan	nilai	unit
V CES	Voltan kolektor-emiter	1200	V
V GES	Voltan penyiaran pintu	±20	V
Saya CN	Pelabur Cu yang dilaksanakan rental	400	A
Saya C	Arus Pengumpul @ T F =25 O C @ T F =75 O C	400 300	A
Saya CM	Arus Pengumpul Berdenyut t P =1ms	800	A
P D	Maksimum kuasa Pembaziran @ T j = 175 O C	1500	W

Dioda

Simbol	Penerangan	nilai	unit
V RRM	Voltaj Balik Puncak Berulang Umur	1200	V
Saya FN	Dilaksanakan Forward Cu rental	400	A
Saya F	Dioda berterusan ke hadapan Cu rental	300	A
Saya FM	Arus Maju Maksimum Diode t P =1ms	800	A

modul

Simbol	Penerangan	nilai	unit
t jmax	Suhu Sambungan Maksimum	175	O C
t jop	Suhu Sambungan Operasi	-40 hingga +150	O C
t STG	Julat Suhu Penyimpanan	-40 hingga +125	O C
V ISO	Voltan Pengasingan RMS,f=50Hz,t =1min	2500	V

IGBT Ciri-ciri t F =25 O C kecuali jika tidak dicatat

Simbol	Parameter	Keadaan Ujian	Min.	- TIP.	Max.	unit
V CE(sat)	Pengumpul kepada Emitter Voltan Jenuh	Saya C =300A,V GE =15V, t j =25 O C		1.50	1.95	V
		Saya C =300A,V GE =15V, t j =125 O C		1.60
		Saya C =300A,V GE =15V, t j =150 O C		1.65
V GE (th )	Ambang Gate-Emitter voltan	Saya C =16.0 mA ,V CE = V GE , t j =25 O C	5.3	5.8	6.3	V
Saya CES	Kolektor Potongan -dimatikan Semasa	V CE = V CES ,V GE =0V, t j =25 O C			1.0	mA
Saya GES	Kebocoran Gate-Emitter Semasa	V GE = V GES ,V CE =0V, t j =25 O C			400	nA
r Gint	Rintangan Dalaman Gate			0.5		Ω
C ies	Kapasiti input	V CE =25V,f=1MHz, V GE =0V		41.4		NF
C res	Pemindahan Balik Kapasitans	V CE =25V,f=1MHz, V GE =0V		1.16		NF
Q G	Bayaran pintu	V GE =15V		3.11		μC
t D (pada )	Masa kelewatan penyambutan	V CC =500V,I C =300A, r G =1.5Ω,V GE =±15V, t j =25 O C		171		n
t r	Masa naik			54		n
t d (((off)	Matikan Masa Lembapan			433		n
t F	Waktu kejatuhan			41		n
E pada	Hidupkan Penukaran Kerugian			18.2		mJ
E dimatikan	Pemadaman Suis Kerugian			13.4		mJ
t D (pada )	Masa kelewatan penyambutan	V CC =500V,I C =300A, r G =1.5Ω,V GE =±15V, t j =125 O C		193		n
t r	Masa naik			54		n
t d (((off)	Matikan Masa Lembapan			546		n
t F	Waktu kejatuhan			93		n
E pada	Hidupkan Penukaran Kerugian			25.7		mJ
E dimatikan	Pemadaman Suis Kerugian			26.8		mJ
t D (pada )	Masa kelewatan penyambutan	V CC =500V,I C =300A, r G =1.5Ω,V GE =±15V, t j =150 O C		203		n
t r	Masa naik			64		n
t d (((off)	Matikan Masa Lembapan			628		n
t F	Waktu kejatuhan			93		n
E pada	Hidupkan Penukaran Kerugian			27.8		mJ
E dimatikan	Pemadaman Suis Kerugian			30.9		mJ
Saya SC	Data SC	t P ≤10μs, V GE =15V, t j =150 O C,V CC =900V, V CEM ≤1200V		1600		A

Dioda Ciri-ciri t F =25 O C kecuali jika tidak dicatat

Simbol	Parameter	Keadaan Ujian	Min.	- TIP.	Max.	unit
V F	Dioda Maju voltan	Saya F =300A,V GE =0V,T j =25 O C		1.55	1.80	V
		Saya F =300A,V GE =0V,T j =1 25O C		1.50
		Saya F =300A,V GE =0V,T j =1 50O C		1.45
Q r	Caj Dipulihkan	V r =500V,I F =300A, -di⁄dt=3150A⁄μs,V GE =-15V t j =25 O C		25.7		μC
Saya RM	Puncak Terbalik arus pemulihan			229		A
E REC	Pemulihan Terbalik tenaga			6.7		mJ
Q r	Caj Dipulihkan	V r =500V,I F =300A, -di⁄dt=3150A⁄μs,V GE =-15V t j =125 O C		49.0		μC
Saya RM	Puncak Terbalik arus pemulihan			380		A
E REC	Pemulihan Terbalik tenaga			17.1		mJ
Q r	Caj Dipulihkan	V r =500V,I F =300A, -di⁄dt=3150A⁄μs,V GE =-15V t j =150 O C		57.0		μC
Saya RM	Puncak Terbalik arus pemulihan			380		A
E REC	Pemulihan Terbalik tenaga			20.0		mJ

NTC Ciri-ciri t F =25 O C kecuali jika tidak dicatat

Simbol	Parameter	Keadaan Ujian	Min.	- TIP.	Max.	unit
r 25	Rintangan bertaraf			5.0		kΩ
∆R/R	Pengecualian bagi r 100	t C =100 O C R 100= 493.3Ω	-5		5	%
P 25	Kuasa Perosakan				20.0	mW
B 25/50	Nilai B	r 2=R 25Exp [B 25/50 1/T 2- 1/ ((298.15K))]		3375		K
B 25/80	Nilai B	r 2=R 25Exp [B 25/80 1/T 2- 1/ ((298.15K))]		3411		K
B 25/100	Nilai B	r 2=R 25Exp [B 25/100 1/T 2- 1/ ((298.15K))]		3433		K

modul Ciri-ciri t F =25 O C kecuali jika tidak dicatat

Simbol	Parameter	Min.	- TIP.	Max.	unit
△ P	Penurunan Tekanan Penyejukan Cir Cute △ V/ △ t=10.0 dm 3/Min ;t F =25 O C ;Penyejukan Cecair=50% Air/50% Etilena Glikol		100		mbar
P	Tekanan Maksimum dalam Kerangka Pendinginan Cute			2.5	bar
L CE	Induktans Terbuang		14		nH
r CC’+EE’	Modul rintangan plumbum, terminal ke cip		0.80		mΩ
r thJF	Sambungan -kepada -Penyejukan Cecair (perIGBT ) Sambungan-ke-Cecair Penyejuk (setiap Di ode)			0.100 0.125	K/W
m	Tork Sambungan Terminal, Skrup M6 Tork Pemasangan, Skrup M6	2.5 3.0		5.0 6.0	N.M
G	Berat bagi modul		1250		G
