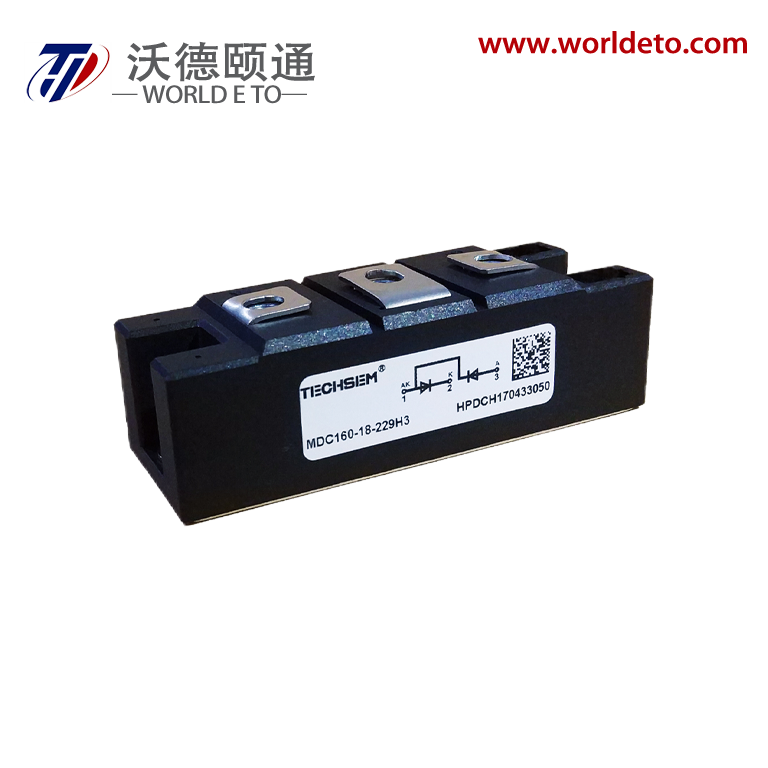

MDC160,Hegesztő dióda modul,Légk hűtés

V. _RSM

V. _RRM

Típus és körvonal

900V

800V

MDx160-08-229H3

1100V

1000V

MDx160-10-229H3

1300V

1200V

MDx160-12-229H3

1500V

1400V

MDx160-14-229H3

1700V

1600V

MDx160-16-229H3

1900V

1800V

MDx160-18-229H3

Szimbólum

A tulajdonságok

A vizsgálati feltételek

Tj( ° C)

Érték

Egység

Min.

Típus

Max.

IF(AV)

Átlagos előre irányuló áram

180° fél szinuszhullám 50Hz Egyoldali hűtés, TC=100 ° C

150

160

A

IF(RMS)

RMS előre irányuló áram

251

A

IRRM

Ismétlődő csúcsáram

vRRM-nél

150

12

mA

IFSM

Túláram Előre Áram

10ms fél szinuszhullám VR=0.6VRRM

150

4

kA

I2t

I2t az olvadási koordinációhoz

80

A2s*103

VFO

Küszöbfeszültség

150

0.85

V.

rF

Előre irányuló lejtési ellenállás

1.25

m ó

VFM

Csúcs előre irányuló feszültség

IFM=480A

25

1.50

V.

Rth(j-c)

Hőállóság

Csatlakozás a házhoz

Egyoldali hűtés chipenként

0.20

C /W

Rth(c-h)

Hőellenállás a háztól a hűtőbordáig

Egyoldali hűtés chipenként

0.08

C /W

VISO

Szigetelési feszültség

50Hz, R.M.S, t=1min, Iiso:1mA(max)

3000

V.

FM

Terminál csatlakozási nyomaték (M6)

4.5

6

N ·m

Rögzítési nyomaték (M6)

4.5

6

N ·m

TSTG

Tárolási hőmérséklet

-40

125

° C

Wt

Súly

165

g

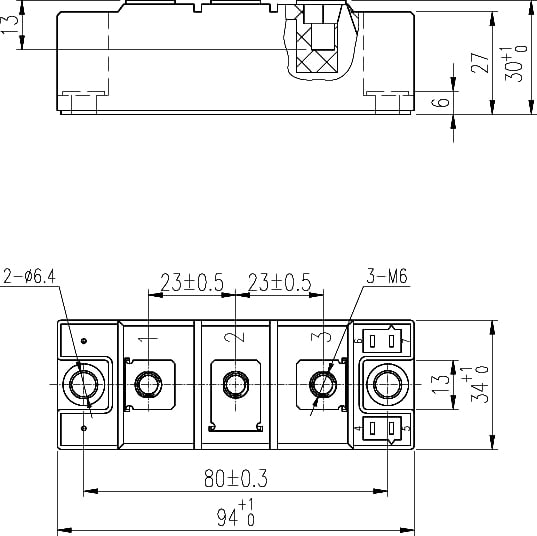

Az ábrázolás

229H3
