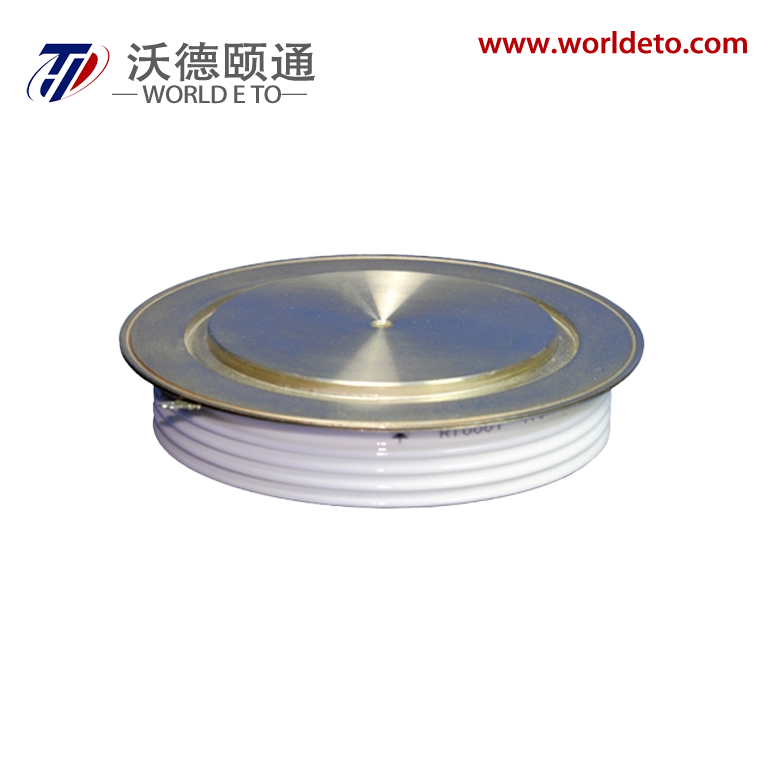

Y76KFG, Asimetrik Hızlı Kapatma Tiristörü

Sembolik

Karakteristik

Test koşulları

Tj(℃ )

değer

Birim

min

TUR

max

IT(AV)

Ortalama açık durum akımı

180° yarım sinüs dalgası 50Hz Çift taraflı soğutma

TC=55 。C

125

2900

A

VDRM

Tekrarlayan zirve kapalı durum voltajı

tp=10ms

125

2000

3000

V

VRRM

Tekrarlanan Zirve Ters Voltajı

1000

2500

Idrm Irrm

Tekrarlayan tepe akımı

VDRM'de VRRM'de

125

200

mA

ITSM

Ani açık durum akımı

10ms yarım sinüs dalgası VR=0.6VRRM

125

30

kA

I2t

Birleştirme koordinasyonu için I2t

4500

103A2s

VTO

Sınır Voltajı

125

1.27

V

rt

Açık durum eğim direnci

0.15

mΩ

VTM

Zirve açık durum voltajı

ITM=5000A, F=40kN

20μs≤tq≤45µs

25

2.80

V

46μs≤tq≤60μs

2.60

V

61μs≤tq≤75μs

2.40

V

dv/dt

Kapalı durum voltajının kritik artış hızı

VDM=0.67VDRM

125

1000

V/μs

di/dt

Açık durum akımının kritik artış hızı (Tekrarsız)

VDM= 67%VDRM,

Kapı darbesi tr ≤0.5μs IGM=1.5A

125

1500

A/μs

Qrr

Geri Kazanım Yükü

ITM=2000A, tp=4000µs, di/dt=-20A/µs, VR=100V

125

1300

μC

Tq

Devre anahtarlamalı kapama süresi

ITM=2000A, tp=4000µs, VR=100V dv/dt=30V/µs, di/dt=-20A/µs

125

25

75

μs

IGT

Kapı tetikleme akımı

VA=12V, IA=1A

25

40

250

mA

Vgt

Kapı tetikleme voltajı

0.9

3.0

V

IH

Tutma akımı

20

1000

mA

İL

Kilitleme akımı

1500

mA

VGD

Tetiklenmeyen kapı voltajı

VDM=67%VDRM

125

0.3

V

Rth(j-c)

Termal direnç Kesişimden kasaya

180'de 。sinüs, çift taraflı soğutmalı Sıkıştırma kuvveti 40kN

0.010

。C /W

Rth(c-h)

Termal direnç kasa ile soğutucu arasında

0.003

Fm

Montaj kuvveti

35

47

KN

Tvj

Çapraz sıcaklık

-40

125

℃

TSTG

Saklama sıcaklığı

-40

140

℃

Wt

Ağırlık

1100

G

Çizelge

KT73cT/ KT73dT
