MK(H)x150 MK150, Brzi isključni tiristor moduli, Hlađenje zrakom

Тиристорски модули за брзо искључивање

MK(H)x150 MK150 ,Brzi isključni tiristor moduli,Vazdušno hlađenje

150A,600V~1800V,413F3D

Brand:

TECHSEM

Spu:

MK(H)x150 MK150

Appurtenance:

Brošura proizvoda: PREUZMI

Uvod
Kontura

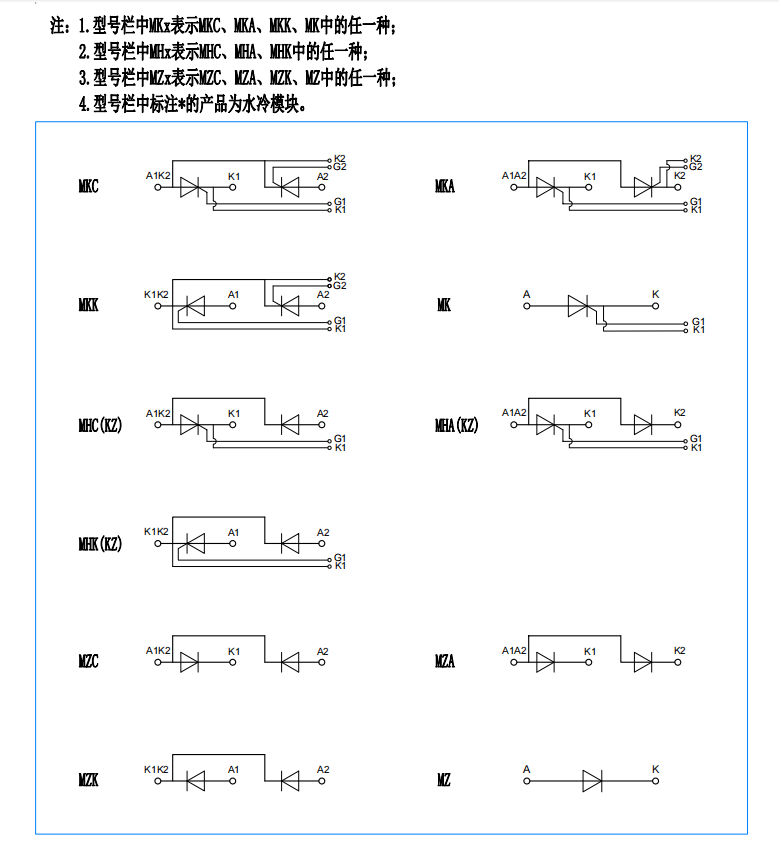

Ekvivalentna šema kola

Uvod

Кратко увођење

Тиристорски модули за брзо искључивање ,MK(H)x200 MK200,, 200A, Хлађење ваздухом ,proizvedeno od strane TECHSEM .

VRRM,VDRM	Tip i kontura
600V	MKx150-06-413F3D	MHx150-06-413F3D
800V	MKx150-08-413F3D	MHx150-08-413F3D
1000V	MKx150-10-413F3D	MHx150-10-413F3D
1200V	MKx150-12-413F3D	MHx150-12-413F3D
1400V	MKx150-14-413F3D	MHx150-14-413F3D
1600V	MKx150-16-413F3D	MHx150-16-413F3D
1800V	MKx150-18-413F3D	MHx150-18-413F3D
1800V	MK150-18-413F3DG

MKx označava bilo koju vrstu MKC, MKA, MKK

MHx označava bilo koju vrstu MHC, MHA, MHK

Karakteristike ：

Izolovana montažna osnova bas e 2500V~
Tehnologija pritisnog kontakta sa Povećano sposobnost cikliranja snage
Ušteda prostora i težine ving

Tipične Aplikacije ：

Инвертор
Индуктивно грејање
Čoper

Симбол	Karakteristika	Testni uslovi	Tj( °C )	vrednost			jedinica
Симбол	Karakteristika	Testni uslovi	Tj( °C )	минус	Tip	Max	jedinica
IT ((AV)	Srednji strujni tok u aktivnom stanju	180° polu sinusni talas 50Hz Hlađeno sa jedne strane,Tc=85 °C	125			150	А
IT(RMS)	RMS struja u stanju uključenja		125			236	А
Идром Идром	Ponovljeni vršni trenutni	pri VDRM pri VRRM	125			50	МА
ITSM	Prekoračenje struje u aktivnom stanju	10ms polu sinusni talas VR=60%VRRM	125			3.4	kA
I2t	I2t za koordinaciju fuzije	10ms polu sinusni talas VR=60%VRRM	125			58	10³А ²s
VTO	Пресни напон		125			1.78	V
rT	Otpor nagiba u aktivnom stanju		125			0.70	М
VTM	Vršna naponska vrednost u aktivnom stanju	ITM=450A	25			2.65	V
dv/dt	Kritična brzina porasta napona u isključenom stanju	VDM=67%VDRM	125			800	В/μs
ди/т	Критична стопа повећања струје у стању	Izvor vrata 1.5A tr ≤0.5μs Ponovljivo	125			200	А/μс
Tq	Vreme isključivanja komutovanog kola	ITM=200A, tp=4000μs, VR=100V dv/dt=30V/μs ,di/dt=-20A/μs	125	20		40	мс
Tq	Vreme isključivanja komutovanog kola	ITM=200A, tp=4000μs, VR=100V dv/dt=30V/μs ,di/dt=-20A/μs	25	6		16	мс
ИГТ	Struja okidanja kapije	VA= 12V, IA= 1A	25	30		180	МА
Вгг.	Napon okidača			0.8		2.5	V
ИХ	Držna struja			20		200	МА
IL	Zadržavajuća struja					1000	МА
VGD	Napon okidača bez okidanja	ВДМ= 67% ВДРМ	125			0.2	V
Rth(j-c)	Toplotna otpornost spojnice do kućišta	Hlađenje sa jedne strane po čipu				0.130	°C /W
Rth(c-h)	Toplotna otpornost kućišta do hladnjaka	Hlađenje sa jedne strane po čipu				0.030	°C /W
Визо	Napon izolacije	50Hz,R.M.S,t= 1min,Iiso:1mA(MAX)		2500			V
ФМ	Тоцк за терминалну везу ((М8)			10.0		12.0	Н·м
ФМ	Moment montaže (M6)			4.5		6.0	Н·м
ТВј	Temperatura spoja			-40		125	°C
ТСТГ	Temperatura skladištenja			-40		125	°C
Wt	Težina				770		G

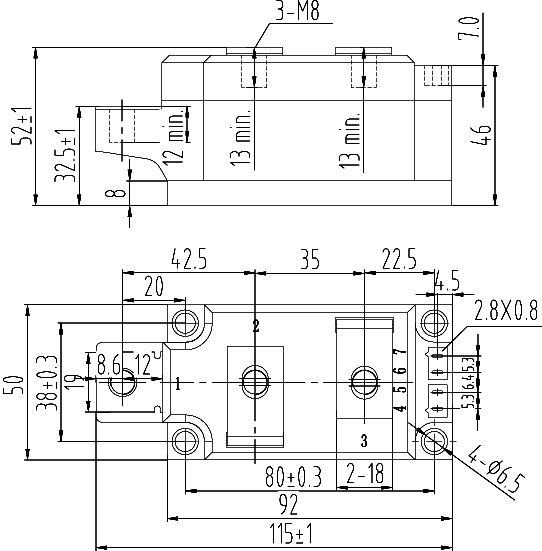

Kontura	413F3D
