YMIF1000-33, Moduli IGBT, Ndërprerës i Vetëm IGBT, CRRC

YMIF1000-33,Moduli IGBT, IGBT me Ndërrim të Vetëm, CRRC

Moduli IGBT，3300V 1000A

Brand:

CRRC

Spu:

YMIF1000-33

Përshkrim i shkurtër

Modulet IGBT me tension të lartë, ndërprerës i vetëm të prodhuar nga CRRC. 3300V 1000A.

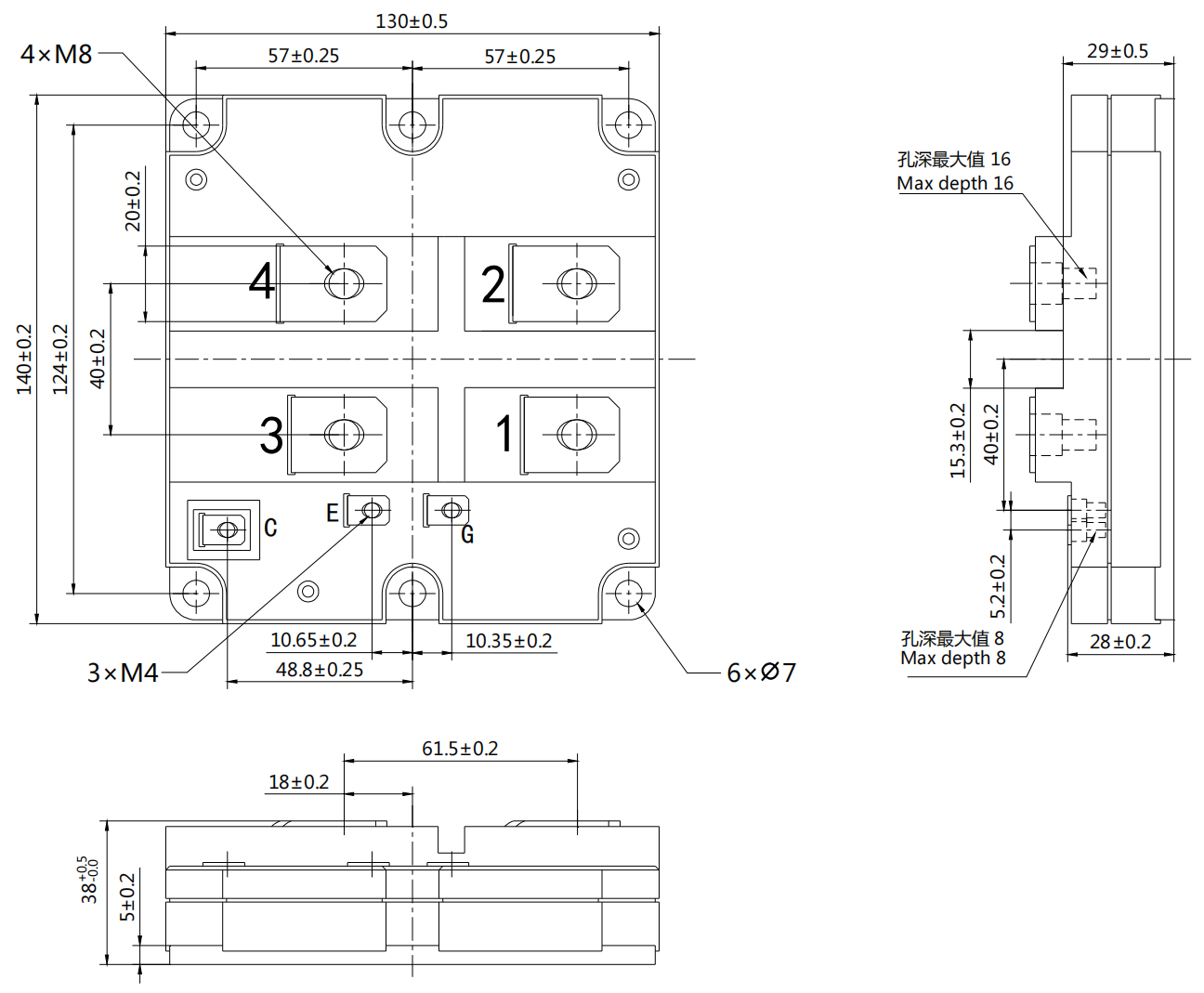

Çelësi Parametrat

Aplikimet Tipike

Aplikimet Tipike

Vlerësimi Absolut Maksimal

(Simboli)	(Parametri)	(Kushtet e Testit)	(vlera)	(Njësia)
VCES	Tensioni kolektor-emitor	VGE = 0V, TC= 25 °C	3300	V
VGES	Tensioni i portës-emitësit	TC= 25 °C	± 20	V
I C	Rryma kolektor-emitor	TC = 95 °C	1000	A
IC(PK)	Rryma maksimale e kolektorit	t P= 1ms	2000	A
P max	Max. humbja e energjisë së transistorit	Tvj = 150°C, TC = 25 °C	10.4	KW
I 2t	Diode I2t	VR =0V, t P = 10ms, Tvj = 150 °C	320	kA2s
Visol	Tensioni i izolimit – për modul	Terminals të përbashkët me platinë bazë), AC RMS,1 min, 50Hz,TC= 25 °C	6000	V
Q PD	Shkarkimi i pjesshëm – për modul	IEC1287. V 1 = 3500V, V 2 = 2600V, 50Hz RMS, TC= 25 °C	10	pC

Karakteristikat elektrike

(Simboli)		(Parametri)	(Kushtet e Testit)	(Min)	(Typ)	(Max)	(Njësia)
I CES		CES	VGE = 0V,VCE = VCES			1	= 0V,
			VGE = 0V, VCE = VCES , TC= 125 ° C			60	= 0V,
			VGE = 0V, VCE = VCES , TC= 150 ° C			100	= 0V,
I GES		Rryma e derdhjes së portës	VGE = ±20V, VCE = 0V			1	= 0V
VGE (TH)		(TH)	I C= 80mA, VGE= VCE	5.50	6.10	7.00	V
VCE	(*1) (sat)	(*1) Tensioni	VGE= 15V, I C= 1000A		2.40	2.90	V
			VGE= 15V, I C= 1000A,Tvj = 125 ° C		2.95	3.40	V
			VGE= 15V, I C= 1000A,Tvj = 150 ° C		3.10	3.60	V
I F		°C	DC		1000		A
I FRM		Rryma maksimale përpara e diodës	t P = 1ms		2000		A
VF(*1)		1ms	I F= 1000A		2.10	2.60	V
			I F= 1000A, Tvj= 125 ° C		2.25	2.70	V
			I F= 1000A, Tvj= 150 ° C		2.25	2.70	V
C ies		ies	VCE= 25V, VGE= 0V, f = 1MHz		170		MHz
Q g		nF	Ngarkesa e portës		17		±15V
C res		Kapaciteti i transferit të kundërt	VCE= 25V, VGE= 0V, f = 1MHz		4		MHz
L M		Induktiviteti i modulit			15		nH
R INT		Rezistenca e transistorit të brendshëm			165		μΩ
I SC		Aktual i shkurtër, ISC	Tvj = 150° C, VCC = 2500V, VGE≤15V, tp≤10μs, VCE(max) = VCES – L (*2)×di/dt, IEC 6074-9		3900		A

td(off)	Koha e vonesës së fikjes	I C =1000A VCE =1800V C GE = 220nF L ~ 150nH VGE = ±15V RG(ON) = 1.5Ω RG(OFF)= 2.2Ω	1800	ns
t f	Koha e rënies		530	ns
E OFF	Humbja e energjisë gjatë fikjes		1600	mJ
td(on)	Koha e vonesës së ndezjes		680	ns
t r	Koha e ngritjes		320	ns
EON	Humbja e energjisë gjatë ndezjes		1240	mJ
Q rr	Ngarkesa e rikuperimit të kundërt të diodës	I F =1000A VCE =1800V diF/dt =3300A/us	780	±15V
I rr	Rryma e rikuperimit të kundërt të diodës		810	A
E rec	Energjia e rikuperimit të kundërt të diodës		980	mJ
td(off)	Koha e vonesës së fikjes	I C =1000A VCE =1800V C GE = 220nF L ~ 150nH VGE = ±15V RG(ON) = 1.5Ω RG(OFF)= 2.2Ω	1940	ns
t f	Koha e rënies		580	ns
E OFF	Humbja e energjisë gjatë fikjes		1950	mJ
td(on)	Koha e vonesës së ndezjes		660	ns
t r	Koha e ngritjes		340	ns
EON	Humbja e energjisë gjatë ndezjes		1600	mJ
Q rr	Ngarkesa e rikuperimit të kundërt të diodës	I F =1000A VCE =1800V diF/dt =3300A/us	1200	±15V
I rr	Rryma e rikuperimit të kundërt të diodës	I F =1000A VCE =1800V diF/dt =3300A/us	930	A
