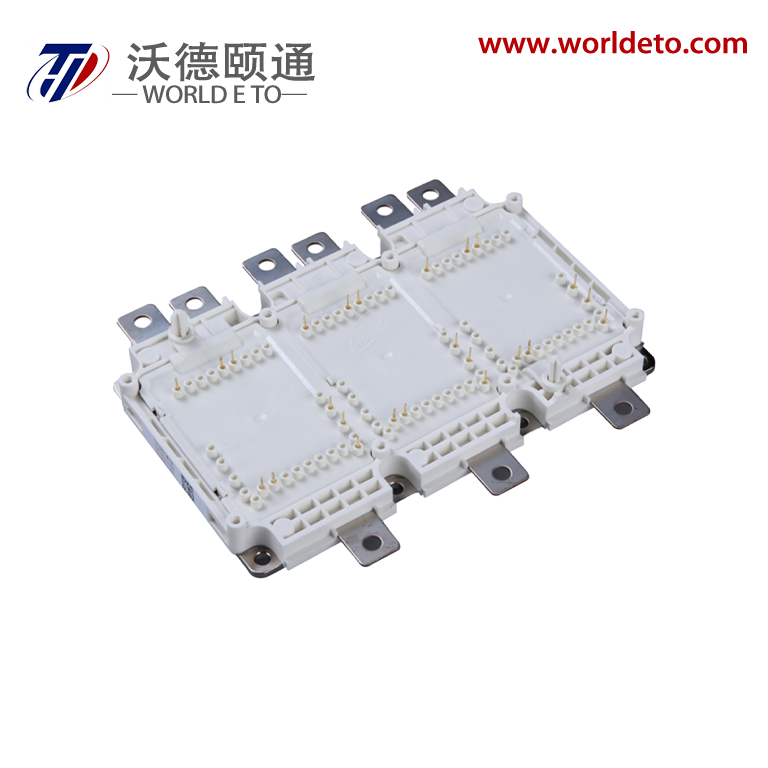

GD600HTA120P6HT, Moduli IGBT, STARPOWER

Hyrje

Përshkrim i shkurtër

Moduli IGBT ,prodhuar nga STARPOWER . 1200V 600A.

Veprime të Rralla

Teknologjia IGBT me VCE(sat) të ulët
Humbje të ulëta të ndërrimit
Aftësi për qarkullim të shkurtër 6μs
VCE(sat) me koeficient pozitiv temperature
Temperatura maksimale e lidhjes 175oC
Rregulli me induktivitet të ulët
Fast & butë rikuperim të kundërt anti-paralele FWD
Pinfin izolues i bakut të bazeve të ndërtuar me teknologjinë Si3N4AMB

Aplikimet Tipike

Aplikimi në automotive
Makina hibride dhe elektrike
Inverter për drejtimin e motorit

Absolut Maksimumi Ratinget t f =25 o C përveç shprehet Vërtetë

IGBT

ndryshe	Përshkrimi	Vlera	Njësia
V Tip	Tensioni kolektor-emitor	1200	V
V =150 °C	Tensioni i portës-emitësit	±20	V
Unë CN	Implementuar Collector Cu rrent	600	A
Unë C	Të drejtimi kolektori @ T f =90 o C	450	A
Unë CM	Tresoret e Kolektprit me Pulsa t P =1ms	1200	A
P d	Shpërndarja maksimale e energjisë ation @ t f =75 o C t J =175 o C	1075	W

Diodë

ndryshe	Përshkrimi	Vlera	Njësia
V RRM	Pika e përsëritshme e kthimit të voltas Rryma e prerjes së kolektorit	1200	V
Unë FN	Implementuar Collector Cu rrent	600	A
Unë f	Dioda e vazhdueshme e paraqitjes Cu rrent	450	A
Unë FM	Prusia Maksimale e Diodes së Parapëlqyer t P =1ms	1200	A

Moduli

ndryshe	Përshkrimi	Vlera	Njësia
t jmax	Temperatura maksimale e kryqëzimit	175	o C
t jop	Temperatura e ndërlidhjes së funksionimit e vazhdueshme Për 10s brenda një periudhe prej 30s, ndodhi maksimumi 3000 herë gjatë jetës mua	-40 deri në +150 +150 deri në +175	o C
t STG	Varg temperatura e ruajtjes	-40 deri në +125	o C
V ISO	Tensioni izolues RMS,f=50Hz,t=1 Min	2500	V
d Të çuditshëm.	Terminal për Heatsink Terminal në Terminal	9.0 9.0	mm
d I qartë	Terminal për Heatsink Terminal në Terminal	4.5 4.5	mm

IGBT Karakteristikat t f =25 o C përveç shprehet Vërtetë

ndryshe	Parametri	Kushtet e provës	Min.	- Në rregull.	Max. - Çfarë?	Njësia
V CE (sat)	Kolektor për emetuesin Tensioni i ngopjes	Unë C =450A,V Rryma e prerjes së kolektorit Saturimi kolektor-emiter t J =25 o C		1.40		V
		Unë C =450A,V Rryma e prerjes së kolektorit Saturimi kolektor-emiter t J =150 o C		1.65
		Unë C =450A,V Rryma e prerjes së kolektorit Saturimi kolektor-emiter t J =175 o C		1.70
		Unë C =600A,V Rryma e prerjes së kolektorit Saturimi kolektor-emiter t J =25 o C		1.60
		Unë C =600A,V Rryma e prerjes së kolektorit Saturimi kolektor-emiter t J =150 o C		1.90
		Unë C =600A,V Rryma e prerjes së kolektorit Saturimi kolektor-emiter t J =175 o C		2.00
V Rryma e prerjes së kolektorit (e )	Pragu i portës-emitësit Tensioni	Unë C =15.6 = 0V, ,V CE = V Rryma e prerjes së kolektorit , t J =25 o C		6.4		V
Unë Tip	Kolektor Prerë -të mbyllur Aktual	V CE = V Tip ,V Rryma e prerjes së kolektorit =0V, t J =25 o C			1.0	= 0V,
Unë =150 °C	Shkarkimi i emitentit të portës Aktual	V Rryma e prerjes së kolektorit = V =150 °C ,V CE =0V, t J =25 o C			400	nA
r Gint	Rezistenca e portës së brendshme			1.67		Oh
C 150 °C	ies	V CE =25V,f=100kHz, V Rryma e prerjes së kolektorit =0V		81.2		MHz
C e	Kapaciteti i prodhimit			1.56		MHz
C μC	Transferimi i kundërt Kapaciteti			0.53		MHz
Q g	nF	V CE =600V,I C =600A, V Rryma e prerjes së kolektorit =-8...+15V		5.34		±15V
t d (Në )	Koha e vonesës së ndezjes	V CC =600V,I C =600A, r Goni =1.0Ω, r Goff =2.2Ω, L S =22nH, V Rryma e prerjes së kolektorit =-8V/+15V, t J =25 o C		290		ns
t r	Koha e ngritjes			81		ns
t d(off)	Ndarja Koha e vonimit			895		ns
t f	Koha e rënies			87		ns
E Në	Ndriçimi Ndërrimi Humbje			53.5		mJ
E të mbyllur	Ndarja e fikjes Humbje			47.5		mJ
t d (Në )	Koha e vonesës së ndezjes	V CC =600V,I C =600A, r Goni =1.0Ω, r Goff =2.2Ω, L S =22nH, V Rryma e prerjes së kolektorit =-8V/+15V, t J =150 o C		322		ns
t r	Koha e ngritjes			103		ns
t d(off)	Ndarja Koha e vonimit			1017		ns
t f	Koha e rënies			171		ns
E Në	Ndriçimi Ndërrimi Humbje			84.2		mJ
E të mbyllur	Ndarja e fikjes Humbje			63.7		mJ
t d (Në )	Koha e vonesës së ndezjes	V CC =600V,I C =600A, r Goni =1.0Ω, r Goff =2.2Ω, L S =22nH, V Rryma e prerjes së kolektorit =-8V/+15V, t J =175 o C		334		ns
t r	Koha e ngritjes			104		ns
t d(off)	Ndarja Koha e vonimit			1048		ns
t f	Koha e rënies			187		ns
E Në	Ndriçimi Ndërrimi Humbje			89.8		mJ
E të mbyllur	Ndarja e fikjes Humbje			65.4		mJ
Unë SC	Të dhënat e SC	t P ≤ 6μs, V Rryma e prerjes së kolektorit Saturimi kolektor-emiter		2000		A
		t J =175 o C,V CC =800V, V CEM ≤ 1200V

Diodë Karakteristikat t f =25 o C përveç shprehet Vërtetë

ndryshe	Parametri	Kushtet e provës	Min.	- Në rregull.	Max. - Çfarë?	Njësia
V f	Diodë përpara Tensioni	Unë f =450A,V Rryma e prerjes së kolektorit =0V,T J =25 o C		1.80		V
		Unë f =450A,V Rryma e prerjes së kolektorit =0V,T J = 1 50o C		1.75
		Unë f =450A,V Rryma e prerjes së kolektorit =0V,T J = 1 75o C		1.70
		Unë f =600A,V Rryma e prerjes së kolektorit =0V,T J =25 o C		1.95
		Unë f =600A,V Rryma e prerjes së kolektorit =0V,T J = 1 50o C		1.95
		Unë f =600A,V Rryma e prerjes së kolektorit =0V,T J = 1 75o C		1.90
Q r	Ngarkesa e rikuperuar	V r =600V,I f =600A, -di/dt=7040A/μs,V Rryma e prerjes së kolektorit =-8V L S =22 nH ,t J =25 o C		22.5		±15V
Unë RM	Pika e përkeqësuar Aktualisht rimëkëmbje			304		A
E Rec	Përmirësimi i kundërt Energjia			10.8		mJ
Q r	Ngarkesa e rikuperuar	V r =600V,I f =600A, -di/dt=5790A/μs,V Rryma e prerjes së kolektorit =-8V L S =22 nH ,t J =150 o C		46.6		±15V
Unë RM	Pika e përkeqësuar Aktualisht rimëkëmbje			336		A
E Rec	Përmirësimi i kundërt Energjia			18.2		mJ
Q r	Ngarkesa e rikuperuar	V r =600V,I f =600A, -di/dt=5520A/μs,V Rryma e prerjes së kolektorit =-8V L S =22 nH ,t J =175 o C		49.8		±15V
Unë RM	Pika e përkeqësuar Aktualisht rimëkëmbje			346		A
E Rec	Përmirësimi i kundërt Energjia			19.8		mJ

NTC Karakteristikat t f =25 o C përveç shprehet Vërtetë

ndryshe	Parametri	Kushtet e provës	Min.	- Në rregull.	Max. - Çfarë?	Njësia
r 25	Rezistenca e Vlerësuar			5.0		kΩ
∆R/R	Devijimi e r 100	t C =100 o C ,R 100=493.3Ω	-5		5	%
P 25	Fuqia Eliminimi				20.0	mW
B 25/50	Vlera B	r 2=R 25exp [B 25/50 (1/T 2- 1/(298.15K))]		3375		K
B 25/80	Vlera B	r 2=R 25exp [B 25/80 (1/T 2- 1/(298.15K))]		3411		K
B 25/100	Vlera B	r 2=R 25exp [B 25/100 (1/T 2- 1/(298.15K))]		3433		K

Moduli Karakteristikat t f =25 o C përveç shprehet Vërtetë

ndryshe	Parametri	Min.	- Në rregull.	Max. - Çfarë?	Njësia
L CE	Induktiviteti i humbjes		8		nH
r CC+EE	Rezistenca e Modulit të Lidhses, Terminal në çip		0.75		mΩ
P	Shtypje Maksimale në Larg Cooling rreth			2.5	bar
r thJF	Qendra e ndërlidhjes -për -Ftohje Lëngu (perIGBT )Lidhja me Lëngun e Ftohjes (për D jod) △ V/ △ t=10.0 dm 3/Min ,t f =75 o C		0.081 0.118	0.093 0.136	K/W
M	Torku i Lidhjes së Terminaleve, Bolti M5 Torku i Montimit, Bajonet M4	3.6 1.8		4.4 2.2	N.m.
g	Pesha e Moduli		750		g
