MK(H)x400 MK400, Gyors Kikapcsoló Szilíciumdioda Modulok, Vizhűtés

Gyors Kikapcsolású Thyristor modulok

400A,800V-1800V,406F3

Brand:

TECHSEM

Spu:

MK(H)x400 MK400

Appurtenance:

Termék brosúra:LETÖLTÉS

Bevezetés
Az ábrázolás

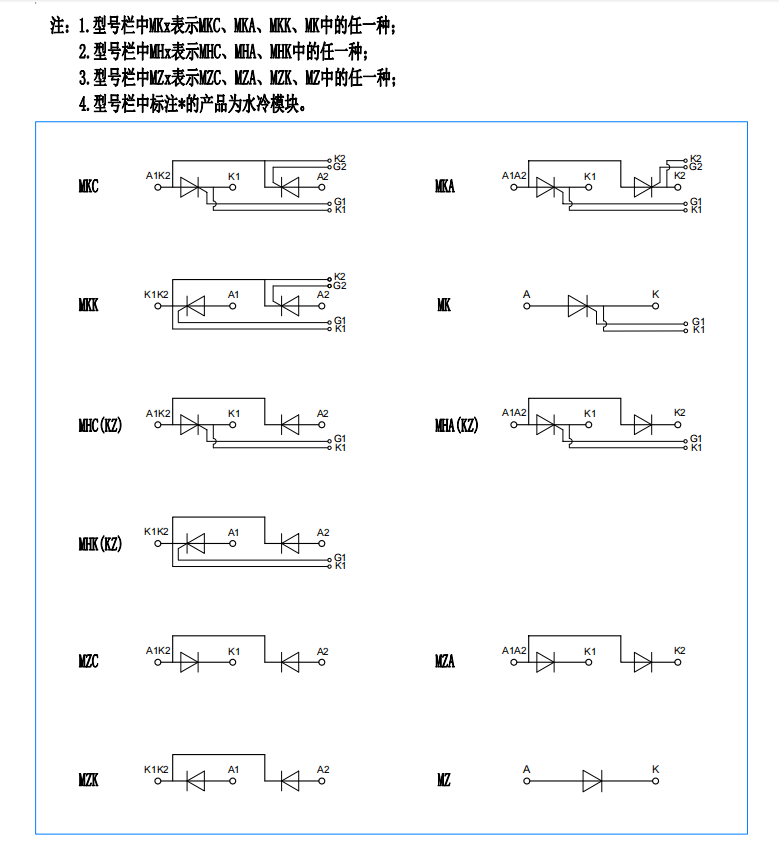

Ekvivalens áramkör séma

Bevezetés

Rövid bevezetés

Gyors Kikapcsolású Thyristor modulok ,MK(H)x400 MK400 ,4 00A - Víz. hűtés, a TECHSEM által gyártva.

VRRM,VDRM	Típus és körvonal
800V	MKx400-08-406F3	A MHx400-08-406F3
1000V	MKx400-10-406F3	MHx400-10-406F3
1200V	MKx400-12-406F3	MHx400-12-406F3
1400V	MKx400-14-406F3	MHx400-14-406F3
1600V	MKx400-16-406F3	MHx400-16-406F3
1800V	MKx400-18-406F3	A MHx400-18-406F3
1800V	MK400-18-406F3G

Az MKx bármilyen típusú MKC, MKA, MKK

Az MHx bármilyen típusú MHC, MHA, MHK

Jellemzők ：

Izolált rögzítő alap 2500V~
Nyomásérintkezős technológia Megnövelt teljesítményciklus képesség
Hely- és súlymegtakarítás

Tipikus alkalmazások

Inverter
Induktív fűtés
Vágó

Szimbólum	A tulajdonságok	A vizsgálati feltételek	Tj(°C)	érték			egység
Szimbólum	A tulajdonságok	A vizsgálati feltételek	Tj(°C)	Min.	Típus	Max.	egység
IT ((AV)	Átlagos bekapcsolt állapotú áram	180° fél szinuszhullám 50Hz Egyoldali hűtés, Tc=55°C	125			400	A
IT(RMS)	RMS bekapcsolt állapotú áram	180° fél szinuszhullám 50Hz Egyoldali hűtés, Tc=55°C	125			628	A
Idrm Irrm	Ismétlődő csúcsáram	VDRM-nél VRRM-nél	125			80	mA
ITSM	Túlfeszültség bekapcsolt állapotú áram	10ms fél szinuszhullám VR=60%VRRM	125			7.8	kA
Én... ²t	I2t az olvadási koordinációhoz	10ms fél szinuszhullám VR=60%VRRM	125			310	10³A ²s
VTO	Küszöbfeszültség		125			1.22	V.
r _t	Bekapcsolt állapotú lejtési ellenállás		125			0.80	mΩ
VTM	Csúcs bekapcsolt állapotú feszültség	ITM= 1200A	25			2.40	V.
dv/dt	Kritikus feszültségnövekedési sebesség kikapcsolt állapotban	VDM=67%VDRM	125			800	V/μs
di/dt	Kritikus emelkedési sebesség a bekapcsolt állapotú áramra	Kapu forrás 1.5A tr ≤0.5μs Ismétlődő	125			200	A/μs
Tq	Áramkör által vezérelt kikapcsolási idő	ITM= 300A, tp=4000μs, VR= 100V dv/dt=30V/μs, di/dt=-20A/μs	125	20		40	μs
Tq	Áramkör által vezérelt kikapcsolási idő	ITM= 300A, tp=4000μs, VR= 100V dv/dt=30V/μs, di/dt=-20A/μs	25	6		16	μs
IGT	Kapu indító áram	VA= 12V, IA= 1A	25	30		200	mA
Vgt.	Kapu indító feszültség			0.8		3.0	V.
IH	Tartó áram			10		200	mA
VGD	Nem indító kapu feszültség	VDM= 67%VDRM	125			0.2	V.
Rth(j-c)	Hőellenállás csatlakozótól a házig	Egyoldali hűtés chipenként				0.087	°C /W
Rth(c-h)	Hőellenállás a háztól a hűtőbordáig	Egyoldali hűtés chipenként				0.040	°C /W
VISO	Szigetelési feszültség	50Hz, R.M.S, t= 1min, Iiso:1mA(MAX)		2500			V.
FM	Terminál csatlakozási nyomaték (M10)			10.0		12.0	N·m
FM	Rögzítési nyomaték (M6)			4.5		6.0	N·m
Tvj	Kötési hőmérséklet			-40		125	°C
TSTG	Tárolási hőmérséklet			-40		125	°C
Wt	Súly				1580		G

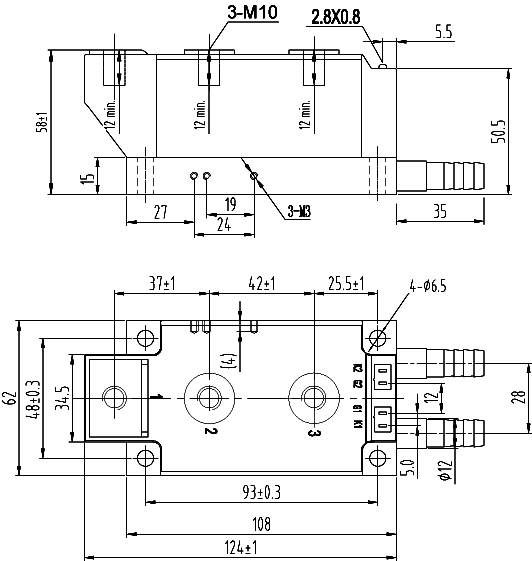

Az ábrázolás	406F3
