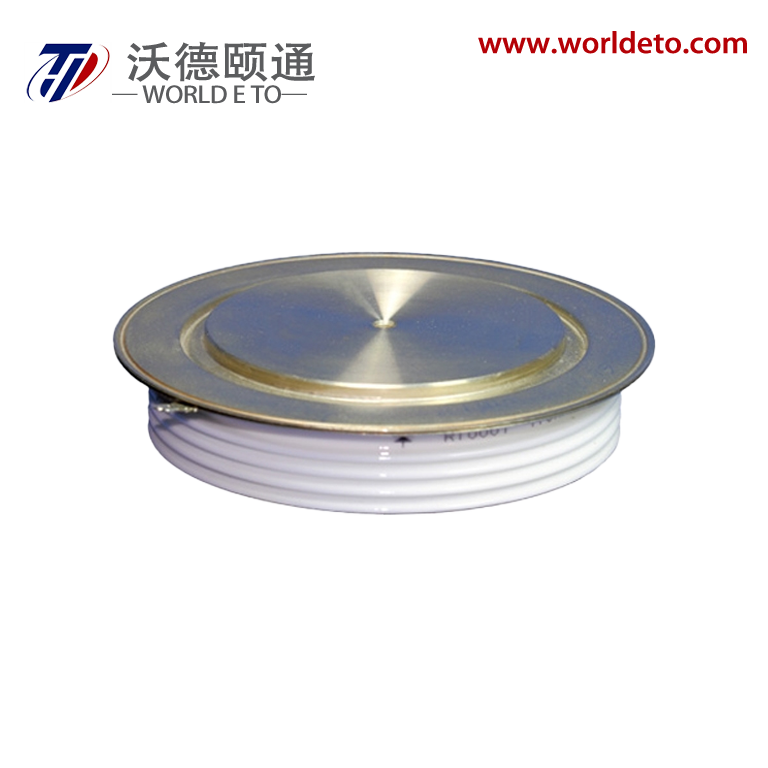

دايود استرداد سريع

Y76ZKG، ثنائي الاختفاء السريع

رقم الجزء Y76ZKG-ZT73cT

Brand:

تكنولوجيا SEM

Spu:

76ZKG-ZT73cT

Appurtenance:

كتيب المنتج:تحميل

المقدمة
المخطط

المقدمة

أنا _T(AV)

2175أ

الخامس _RRM

4000V 4200V

4500V 5000V

سمات

انخفاض جهد الأمام المنخفض
استرداد ناعم
علب معدنية محكمة مع عوازل سيراميكية

التطبيقات النموذجية

العاكسات والمفاتيح
التحكم في المحرك
دايودات الحماية ودايودات الدوران الحر

الرمز	الخصائص	ظروف الاختبار		Tj( ℃ )	القيمة			وحدة
الرمز	الخصائص	ظروف الاختبار		Tj( ℃ )	دقيقة	نوع	ماكس	وحدة
IF(AV)	متوسط التيار الأمامي	180درجة نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،	TC=85 ℃	150			2175	أ
VRRM	التوتر العكسي المتكرر	tp=10ms		150	4000		5000	الخامس
إدارة التداول	تيار الذروة المتكرر	عند V _RRM		150			240	م.أ.
إيف إم إم	تيار الذروة الأمامي	10 مللي ثانية نصف موجة جيبية VR=0.6V _RRM		150			30	kA
I2t	I2t لتنسيق الفيوز	10 مللي ثانية نصف موجة جيبية VR=0.6V _RRM		150			4500	أ ²s* 10 ³
VFO	الجهد الحدودي			150			1.65	الخامس
rF	مقاومة الميل الأمامي			150			0.25	mΩ
VFM	جهد الذروة الأمامي	أنا _TM=3000A، F=40kN		25			3.00	الخامس
IRM	تيار الاسترداد العكسي	ITM=2000A، tp=4000μs، di/dt=-60A/μs، VR= 100V		150		320		أ
trr	زمن الاسترداد العكسي					12		ميكروثانية
قصر	رسوم الاسترداد					1900	2200	ميكروسانتيرول
Rth(j-c)	المقاومة الحرارية من الوصلة إلى العلبة	عند 180 درجة جيب التمام، تبريد مزدوج الجوانب قوة التثبيت 40 كيلو نيوتن					0.010	℃ /W
Rth(c-h)	مقاومة حرارية من العلبة إلى المبرد						0.003	℃ /W
فم	قوة التركيب				35		47	كيلو نيوتن
تيفي	درجة حرارة الوصلة				-40		150	℃
TSTG	درجة حرارة التخزين				-40		160	℃
و	الوزن					1100		g
المخطط	ZT73cT
