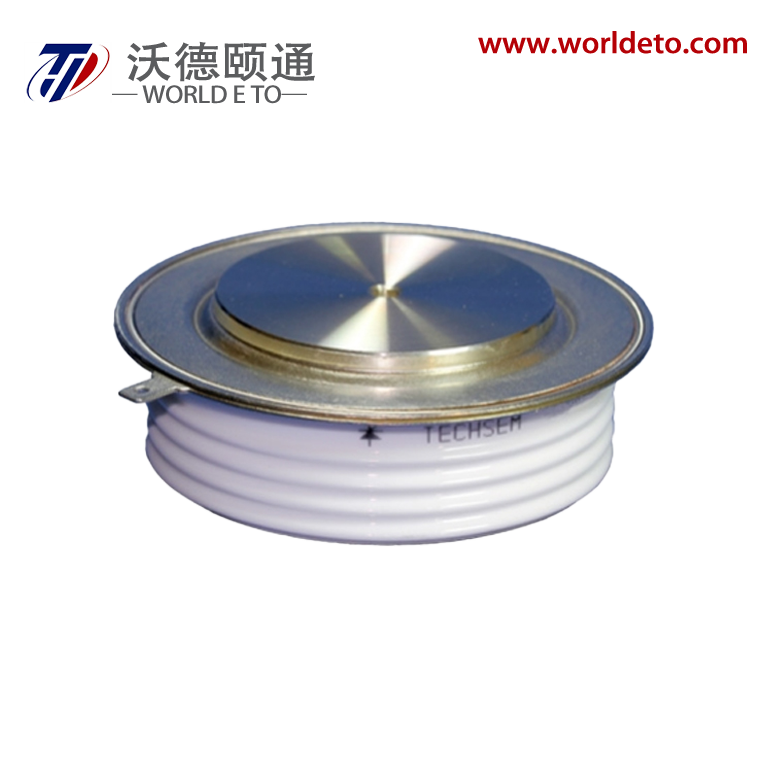

دايود استرداد سريع

أ_T(AV)

1500a

v_RRM

1800V- لا2000V

2200V  2500V

الرمز

الخصائص

ظروف الاختبار

Tj(°C)

القيمة

الوحدة

دقيقة

نوع

ماكس

IF(AV)

متوسط التيار الأمامي

180°نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،

Tsink=55°C

125

1500

أ

إدارة التداول

تيار الذروة المتكرر

عند VRRM

125

85

أمي

إيف إم إم

تيار الذروة الأمامي

10ms نصف موجة جيبية VR=0.6VRRM

125

19.6

ك

I2t

I2t لتنسيق الفيوز

1920.8

A2s*103

VFO

الجهد الحدودي

125

1.16

v

ر ر

مقاومة الميل الأمامي

0.29

مΩ

VFM

جهد الذروة الأمامي

@IFM=1500A،

F=24kN

25

1.76

v

@IFM=3000A،

125

2.03

VFRM

أقصى جهد استرداد أمامي

di/dt=1000A/µs

125

45

v

25

28

v

IRM

تيار الاسترداد العكسي

IFM=1000A، tp=4000µs، -di/dt=60A/µs، VR=50V

125

144

أ

trr

زمن الاسترداد العكسي

4.5

μs

قصر

رسوم الاسترداد

650

ميكروسانتيرول

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 180‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬قوة القيود المضادة للضغط

0.021

°C /W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.005

فم

قوة التركيب

19

26

ك

(تجوب)

نطاق درجة حرارة التشغيل

-40

125

°C

TSTG

درجة حرارة التخزين

-40

150

°C

wt

الوزن

440

g

الخطوط العريضة

ZT50cT
