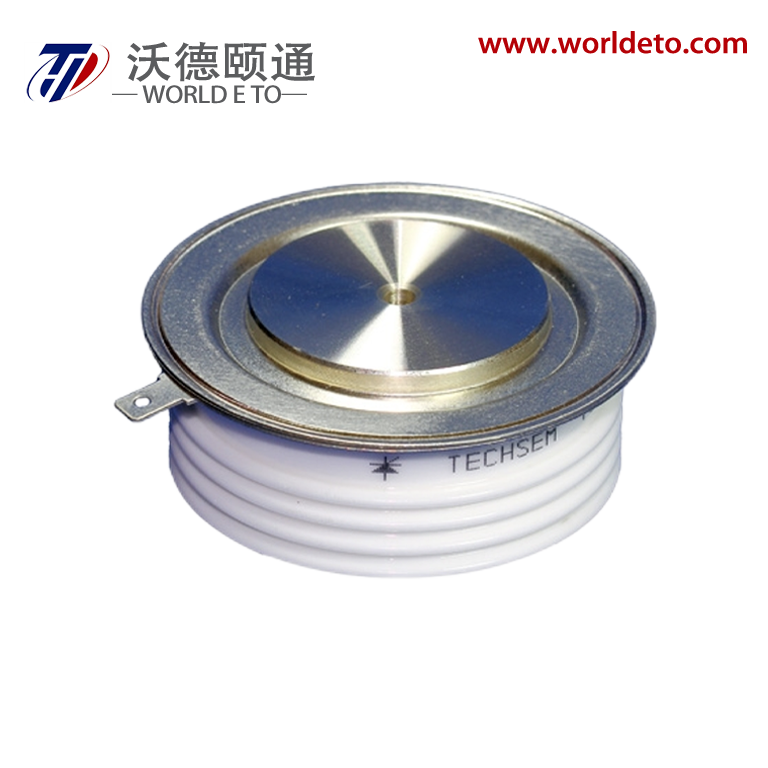

Y40KKG، ثايرستور سريع الإيقاف

الرمز

الخصائص

ظروف الاختبار

Tj(°C )

القيمة

وحدة

دقيقة

نوع

ماكس

(IT))

متوسط تيار الحالة النشطة

180درجة نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،

TC=80°C

125

600

أ

TC=55°C

800

أ

VDRM VRRM

جهد الذروة المتكرر في حالة الإيقاف جهد الذروة العكسي المتكرر

tp=10ms

125

1900

3000

الخامس

Idrm Irrm

تيار الذروة المتكرر

عند VDRM عند VRRM

125

60

م.أ.

ITSM

تيار الحالة النشطة المفاجئ

10 ميس نصف موجة الصين

125

8.5

kA

I2t

I2t لتنسيق الفيوز

361

A2s* 103

VTO

الجهد الحدودي

125

1.39

الخامس

rT

مقاومة ميل الحالة النشطة

0.83

mΩ

VTM

جهد الذروة في الحالة النشطة

ITM= 1800A، F= 18kN

30≤q≤55

25

3.15

الخامس

56≤q≤75

2.88

الخامس

76≤q≤100

2.60

الخامس

dv/dt

معدل الزيادة الحرجة لجهد الإيقاف

VDM=0.67VDRM

125

1000

V/μs

di/dt

معدل الحرج لارتفاع التيار الحالي

VDM= 67%VDRM إلى 1600A،

نبض البوابة tr ≤ 0.5μs IGM= 1.5A نبض واحد

125

1200

A/μs

قصر

رسوم الاسترداد

ITM= 1000A، tp=4000μs، di/dt=-20A/μs، VR= 100V

125

550

ميكروسانتيرول

Tq

زمن إيقاف الدائرة المحولة

ITM= 1000A، tp=4000μs، VR= 100V dv/dt=30V/μs ، di/dt=-20A/μs

125

30

100

μs

إيه جي تي

تيار تحفيز البوابة

VA= 12V، IA= 1A

25

40

300

م.أ.

Vgt

جهد تحفيز البوابة

0.9

3.0

الخامس

IH

تيار الاحتفاظ

20

400

م.أ.

إيل

تيار التثبيت

500

م.أ.

VGD

جهد البوابة غير المحفز

VDM=67%VDRM

125

0.3

الخامس

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 180° جيب الزاوية، قوة التثبيت المبردة من الجانبين 18 كيلو نيوتن

0.028

℃ /W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.0075

فم

قوة التركيب

15

20

كيلو نيوتن

تيفي

درجة حرارة الوصلة

-40

125

℃

TSTG

درجة حرارة التخزين

-40

140

℃

و

الوزن

320

g

المخطط

KT39cT
