MDS75، وحدات جسر التصحيح ثلاثية المراحل

600 فولت ~ 1800 فولت,234H5

Brand:

تكنولوجيا SEM

Spu:

ام دي اس 75،234H5

Appurtenance:

كتيب المنتج:تحميل

مقدمة قصيرة

وحدات جسر التسخيم ثلاثي الأطوار,دكتوراهس75,تم إنتاجه بواسطة TECHSEM .

VRRM

النوع والمخطط

600 فولت

800 فولت

1000 فولت

1200 فولت

1400V

1600V

1800V

ام دي اس 75-06-232H5

ام دي اس 75-08-232H5

ام دي اس 75-10-232H5

ام دي اس 75-12-232H5

ام دي اس 75-14-232H5

ام دي اس 75-16-232H5

ام دي اس 75-18-232H5

الميزات：

التطبيقات النموذجية

الرمز	الخصائص	ظروف الاختبار	Tj(°C)	القيمة			وحدة
الرمز	الخصائص	ظروف الاختبار	Tj(°C)	دقيقة	نوع	ماكس	وحدة
أنا	تيار الخروج المتردد	دارة التصحيح الكامل ثلاثي الطور، TC= 100°C	150			75	أ
إدارة التداول	تيار الذروة المتكرر	عند VRRM	150			8	م.أ.
إيف إم إم	تيار الذروة الأمامي	10 ملم نصف موجة الصينوس VR=0	150			0.5	kA
I2t	I2t لتنسيق الفيوز	10 ملم نصف موجة الصينوس VR=0	150			1.25	10³أ²س
VFO	الجهد الحدودي		150			0.7	V
rF	مقاومة الميل الأمامي		150			5.0	mΩ
VFM	جهد الذروة الأمامي	IFM=75A	25			1.25	V
Rth(j-c)	المقاومة الحرارية من الوصلة إلى العلبة	البرد من جانب واحد، في المجموع				0.24	°C/W
Rth(c-h)	مقاومة حرارية من العلبة إلى المبرد	البرد من جانب واحد، في المجموع				0.07	°C /W
فيزو	فولتاج العزل	50Hz,R.M.S,t= 1min,Iiso:1mA(MAX)		2500			V
فم	عزم ربط الطرف (M5)			2.5		4.0	ن·م
فم	عزم الدوران التثبيت ((M5)			2.5		4.0	ن·م
تيفي	درجة حرارة الوصلة			-40		150	°C
TSTG	درجة حرارة التخزين			-40		125	°C
و	الوزن				135		g

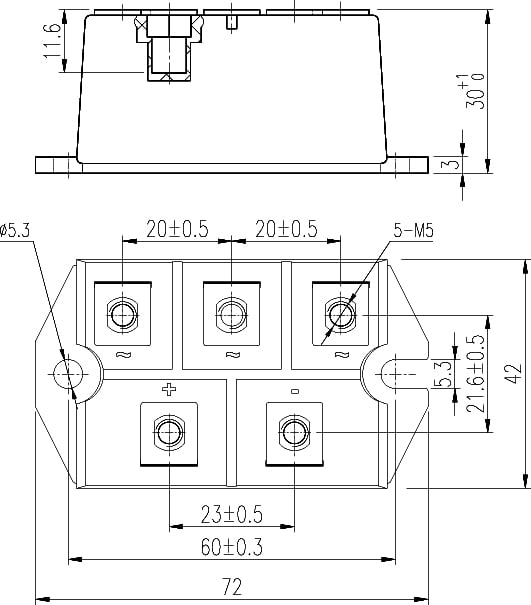

المخطط	232H5
