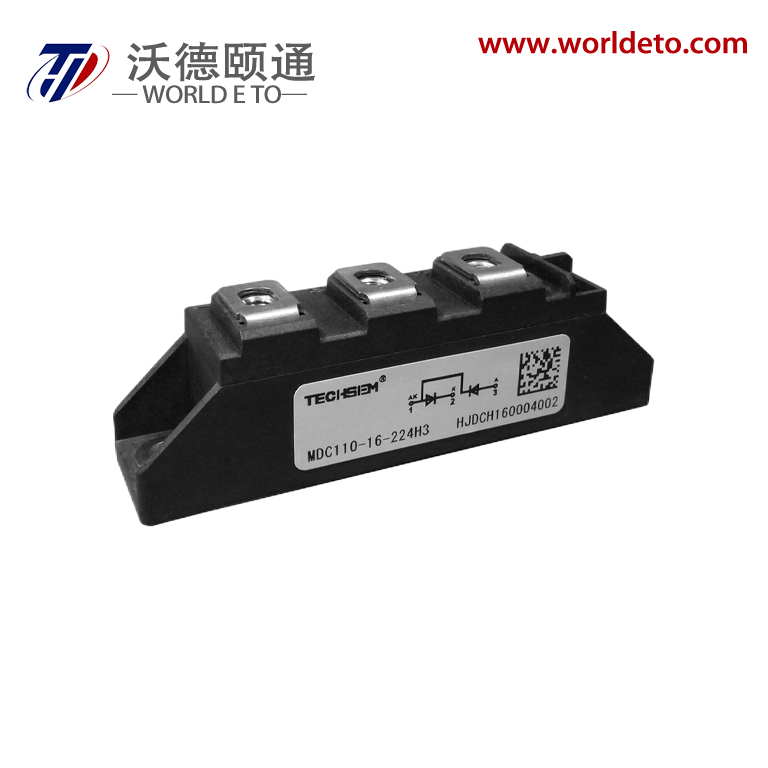

وحدات دايود اللحام

VRRM

النوع والمخطط

600 فولت

800 فولت

1000 فولت

1200 فولت

1400V

1600V

1800V

MDC 110-06-229H3

MDC 110-08-229H3

MDC 110-10-229H3

MDC 110-12-229H3

MDC 110-14-229H3

MDC 110-16-229H3

MDC 110-18-229H3

الرمز

الخصائص

ظروف الاختبار

Tj( ℃ )

القيمة

وحدة

دقيقة

نوع

ماكس

IF(AV)

متوسط التيار الأمامي

180درجة نصف موجة الصين 50 هرتز

تبريد من جانب واحد, TC=100 ℃

150

110

أ

IF(RMS)

التيار الأمامي الجذري

173

أ

إدارة التداول

تيار الذروة المتكرر

عند VRRM

150

8

م.أ.

إيف إم إم

تيار الذروة الأمامي

VR=60%VRRM، t= 10ms نصف جيب،

150

2.0

kA

I2t

I2t لتنسيق الفيوز

20.0

10³أ ²س

VFO

الجهد الحدودي

150

0.80

V

rF

مقاومة الميل الأمامي

1.74

مΩ

VFM

جهد الذروة الأمامي

IFM=330A

25

1.55

V

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 1800 جيب. تبريد من جانب واحد لكل شريحة

0.35

℃ /W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

عند 1800 جيب. تبريد من جانب واحد لكل شريحة

0.20

℃ /W

فيزو

فولتاج العزل

50Hz,R.M.S,t= 1min,Iiso:1mA(MAX)

3000

V

فم

عزم ربط الطرف (M5)

2.5

4

ن·م

عزم التركيب (M6)

4.5

6

ن·م

تيفي

درجة حرارة الوصلة

-40

150

℃

TSTG

درجة حرارة التخزين

-40

125

℃

و

الوزن

100

g

المخطط

224H3
