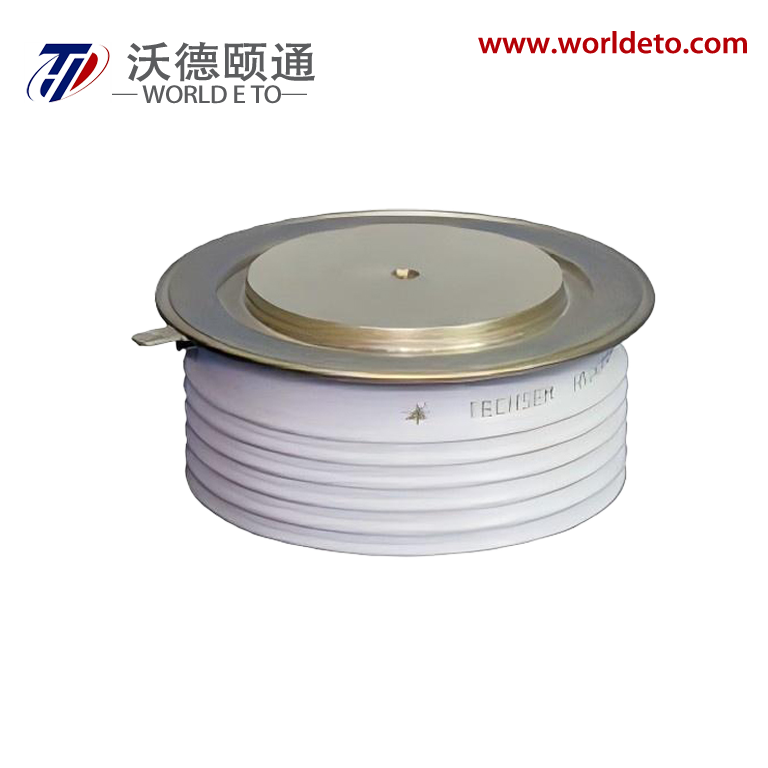

تيرستور التحكم في المرحلة

الرمز

الخصائص

ظروف الاختبار

Tj(‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬C)

القيمة

الوحدة

دقيقة

نوع

ماكس

(IT))

متوسط تيار الحالة النشطة

180‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬نصف موجة الصين 50 هرتز

الجانب المزدوج مبرد، TC=70‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ج

125

600

أ

VDRM VRRM

جهد الذروة المتكرر في حالة الإيقاف جهد الذروة العكسي المتكرر

tp=10ms

125

7300

8500

v

Idrm Irrm

تيار الذروة المتكرر

@ VDRM @ VRRM

125

200

أمي

ITSM

تيار الحالة النشطة المفاجئ

10ms نصف موجة جيبية VR=0.6VRRM

125

9.8

ك

I2t

I2t لتنسيق الفيوز

480

A2s*103

VTO

الجهد الحدودي

125

1.04

v

ر ر

مقاومة ميل الحالة النشطة

2.33

mΩ

VTM

جهد الذروة في الحالة النشطة

ITM=1000A، F=24kN

25

2.95

v

dv/dt

معدل الزيادة الحرجة لجهد الإيقاف

VDM=0.67VDRM

125

2000

V/μs

di/dt

معدل الحرج لارتفاع التيار الحالي

VDM= 67% VDRM إلى 2000A،

نبضات البوابة tr ≤ 0.5μs IGM=2.0a

125

100

A/μs

قصر

رسوم الاسترداد

ITM=2000A، tp=4000µs، di/dt=-5A/µs، VR=100V

125

2500

ميكروسانتيرول

إيه جي تي

تيار تحفيز البوابة

VA=12V، IA=1A

25

40

300

أمي

Vgt

جهد تحفيز البوابة

0.8

3.0

v

IH

تيار الاحتفاظ

25

200

أمي

ال

تيار التثبيت

500

أمي

VGD

جهد البوابة غير المحفز

VDM=0.67VDRM

125

0.3

v

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 1800 سين، جانب مزدوج تبرد قوة التشنج 24.0kN

0.022

‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬C /W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.005

‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬C /W

فم

قوة التركيب

19

24

26

ك

تيفي

درجة حرارة الوصلة

-40

125

‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ج

TSTG

درجة حرارة التخزين

-40

140

‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ج

wt

الوزن

560

g

الخطوط العريضة

KT50dT
